Если бригада, приглашённая вами для изготовления фундамента, предлагает отлить монолитную железобетонную ленту прямо в грунте, будьте внимательны. Для них она проще в изготовлении, а для вас может быть просто неприемлемой. Специалист рассказывает об особенностях применения такой конструкции.



Щелевым называют монолитный ленточный железобетонный фундамент прямоугольного сечения, при изготовлении которого бетон укладывают непосредственно в выкопанную траншею - «в распор» грунта. Делают их обычно в связанных глинистых грунтах, в песчаных грунтах их не применяют, так как стенки траншеи в них будут осыпаться.щелевой фундамент

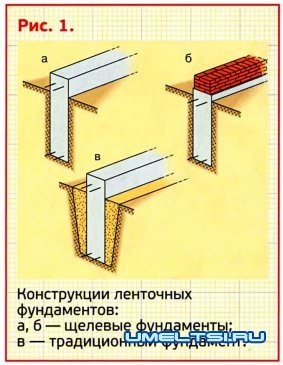

Цоколь можно делать как единую конструкцию с фундаментом или раздельно - в виде кирпичной или блочной кладки (рис. 1а, б). В первом случае опалубку выставляют от поверхности грунта на высоту цоколя.

Щелевые фундаменты более экономичны по сравнению с традиционными, устроенными в траншеях с применением опалубки (рис. 1в). Поэтому они более привлекательны при строительстве малоэтажных зданий.

Особенности щелевых фундаментов



В традиционных ленточных фундаментах нагрузка от дома на основание передаётся через подошву. Сопротивление грунта обратной засыпки в расчётах не учитывают.

При устройстве щелевых фундаментов за счёт неровности бортов траншей и плотной (с виброуплотнением или штыкованием) укладки бетона получается хорошее сцепление боковой поверхности конструкции с грунтом, который может воспринимать значительную часть нагрузки от дома. Поэтому для получения экономичных конструкций в расчётах учитывают сопротивление грунта как по их подошве, так и по боковой поверхности. Как будет показано ниже, это достижимо не во всех грунтовых условиях.

Щелевые фундаменты, заложенные ниже глубины промерзания, рассчитывают по деформациям осадок и на устойчивость против воздействия касательных сил пучения. Для мелко-заглублённых щелевых фундаментов в пучинистых грунтах помимо указанных расчётов следует выполнять расчёт по допустимым деформациям пучения. Если площадь подошвы щелевых конструкций определяют по допустимому сопротивлению грунта, рассчитанному на основе его физико-механических характеристик, то осадки будут в допустимых пределах и отдельного расчёта не требуют.

Когда применим щелевой фундамент

Так как подавляющее большинство строительных площадок представлено пучинистыми грунтами, для заглублённых щелевых фундаментов под малоэтажными домами основным является расчёт на устойчивость, а для мелкозаглублённых - расчёт и на устойчивость, и по деформациям пучения.

Для заглублённых конструкций устойчивость обеспечивают превышением расчётной нагрузки от дома над максимальными суммарными касательными силами пучения (рис. 2, кривая 2). В этом случае деформации пучения равны нулю.

Для мелкозаглублённых фундаментов деформации пучения должны быть равны нулю при промерзании грунта на глубину заложения их подошвы. Устойчивость в этом случае обеспечивается при гораздо меньших, чем у заглублённых фундаментов, суммарных силах пучения.

Щелевые фундаменты в пучинистых грунтах



Промерзание грунта начинается с поверхности. По мере продвижения фронта промерзания в толщу пучинистого грунта по боковой поверхности фундаментов возникают касательные силы пучения, возрастающие с понижением температуры воздуха и грунта (рис. 2, кривая 1).

Цементирующей составляющей в грунте является лёд. Смерзание его с бетонной поверхностью зависит от температуры грунта. Например, в Московской области отрицательные среднемесячные температуры достигают максимума в январе (рис. 2, кривая 3). В этот же период достигают своего максимального значения удельные касательные силы. В дальнейшем, при снижении среднемесячной температуры в феврале удельные касательные силы уменьшаются, но суммарные силы ещё некоторое время продолжают увеличиваться за счёт увеличения глубины промерзания, а затем тоже снижаются (рис. 2, кривая 2).

ЕСЛИ НАГРУЗКИ ОТ ДОМА РАВНЫ ИЛИ ПРЕВЫШАЮТ РАСЧЁТНЫЕ СУММАРНЫЕ КАСАТЕЛЬНЫЕ СИЛЫ ПУЧЕНИЯ, ТО ФУНДАМЕНТ БУДЕТ УСТОЙЧИВ, А ДЕФОРМАЦИИ ПУЧЕНИЯ РАВНЫ НУЛЮ.

Если нагрузки от дома меньше суммарных касательных сил пучения, то фундамент будет перемещаться вместе с грунтом. При этом подошва отрывается от основания, и под ней образуется полость, куда может попасть грунт со стен траншеи при весеннем оседании дома. Это становится причиной накопления остаточных деформаций пучения.

Весной фундамент может не прийти в исходное положение и в том случае, если нагрузка от дома окажется меньше сил трения грунта. Это явление часто наблюдается при применении заглублённых щелевых фундаментов для малоэтажных домов, строящихся на пучинистых грунтах.

Подвижка здания вверх свидетельствует о неустойчивости и, следовательно, о ненадёжности фундамента.

Если щелевой фундамент выполнен в виде пространственной жёсткой рамы и сопротивление на изгиб поперечного сечения достаточно для сохранения надфундаментных конструкций, то при деформациях пучения не повреждается кладка стен в домах из кирпича или других кладочных материалов. Однако образуется крен всего дома, который с годами может нарастать.

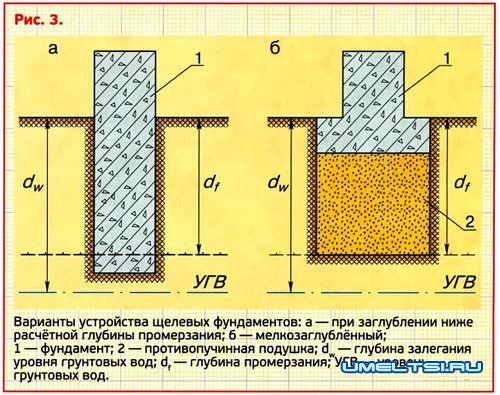

При применении мелкозаглублённых щелевых фундаментов устойчивость здания обеспечивают, выбрав соответствующую глубину заложения (рис. 36), а допустимые деформации пучения - устроив в траншее под фундаментом противопучинную подушку.

Когда применим щелевой фундамент

В результате получают ещё и значительную экономию бетона.

Однако следует иметь в виду, что по мере выглубления фундаментов может потребоваться увеличение ширины их опорной части. При этом цоколь можно оставить прежней ширины.

Если грунтовые воды во время работ расположены выше глубины промерзания, то устроить надёжное основание трамбованием противопучинной подушки не получится. Поэтому траншею следует разрабатывать глубиной на 10-20 см выше уровня воды, а допустимые деформации пучения обеспечить за счёт уширения траншеи. То есть в этом случае переходят к устройству обычных мелкозаглублённых фундаментов.

Когда применим щелевой фундамент

Особенности проектирования щелевых фундаментов



Нагрузка от дома воспринимается грунтом как по боковой поверхности фундамента, так и под его подошвой. Если грунты основания непучинистые, то допустимую нагрузку на фундаменты можно рассчитывать как сумму расчётных сопротивлений грунтов. Если грунты слабопучинистые, то допустимую нагрузку на фундаменты следует принимать только по расчётному сопротивлению грунта под подошвой. Если же грунты средне- или сильно-пучинистые, то допустимую нагрузку следует принимать по расчётному сопротивлению грунта под подошвой с учётом увеличения нагрузки на фундаменты за счёт негативного трения грунта, возникающего весной на их боковой поверхности.

Это - первая особенность проектирования щелевых фундаментов, требующая пояснений. Весной при опаивании распученного грунта начинается процесс его консолидации (уплотнения) и оседания. За счёт увеличенной шероховатости боковой поверхности происходит зависание части грунта на фундаментах. Появляется так называемое отрицательное (негативное) трение. Общая нагрузка на фундаменты возрастает.

Такое взаимодействие фундаментов с грунтом продолжается лишь короткое время весной, но происходит оно из года в год и может стать причиной повышенных осадок фундаментов.

Вторая особенность, которую следует учитывать при проектировании щелевых фундаментов, состоит в том, что за счёт той же шероховатости боковой поверхности возрастают касательные силы пучения, которые следует учитывать при расчёте фундаментов на устойчивость.

Когда применим щелевой фундамент

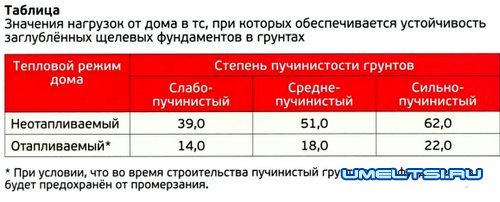

Не будем касаться особенности расчётов. Важно, что мы можем получить значения нагрузок от дома, при которых обеспечивается устойчивость заглублённых щелевых фундаментов в пучинистых грунтах и, следовательно, возможность их применения. Ниже в таблице приведены значения таких нагрузок при нормативной глубине промерзания 1,4 м. Опыт многолетних расчётов малоэтажных домов показывает, что диапазон характерных нагрузок для всех домов составляет 2,0-14,0 тс/м. В кирпичных двухэтажных домах нагрузки на отдельные фундаменты могут достигать значений 18,0 тс/м. Как видим, область надёжного применения заглублённых щелевых фундаментов в пучинистых грунтах под малоэтажными домами существенно ограничена.



Условия надёжного применения щелевых фундаментов
1. Вертикальные стенки траншей не должны обрушиваться вплоть до окончания укладки бетона.
2. Уровень грунтовых вод во время работ должен быть ниже дна траншей.

Если в результате прошедших дождей на дне траншей образовались лужи, их необходимо вычерпать. Если грунт в этих местах пришёл в текучее или текучепластичное состояние, его необходимо срезать до уровня первоначального состояния.

3. Заглублённые щелевые фундаменты в непучинистых грунтах применимы по устойчивости под всеми домами независимо от теплового режима дома, а также под кирпичными отапливаемыми домами в два (и выше) этажа в слабопучинистых грунтах. Во всех остальных случаях заглублённые щелевые фундаменты не применимы под малоэтажными домами в пучинистых грунтах по условию надёжности.

Л. Гинзбург, кандидат технических наук
