Каркасный сарай своими руками

Раздел: Строительство
сарай своими руками

Этому симпатичному сараю можно найти разнообразное практическое применение. Сплошной ряд окон пропускает много света, что позволяет выращивать внути рассаду или устроить мастерскую. Помещение 2,4 х 4,2 м достаточно просторно для временного размещения гостей или хранения инвентаря. В широкие двойные двери легко пройдет газонокосилка и другое громоздкое оборудование. Основой постройки служит деревянная платформа на опорах, поэтому расположить строение можно в любом месте вашего участка - даже на склоне.

Фундамент и пол
Первым делом соорудите шаблон для определения расположения фундаментных блоков и опор. Скрепите шурупами брус 5 х 10 см, чтобы образовался прямоугольник с внутренними сторонами 240 х 420 см При помощи этой рамы вы определите, где будут располагаться фундаментные блоки и опоры. Выровняйте прямоугольник, убедившись, что расстояния по диагонали от противоположных углов равны. Затем зафиксируйте раму диагональной перекладиной.

Разместите раму на том месте, где вы планируете поставить сарай, и разметьте места под шесть опор. Залейте в ямы слой бетона 20 см, оставьте его застывать на сутки. На следующий день выпилите опоры и сделайте в верхней части врубки (рис. В), чтобы образовался гребень. Закрепите раму на опорах, заворачивая шурупы под углом. Убедитесь в том, что опоры строго вертикальны. Установите опоры на бетон, утрамбуйте вокруг землю. Закрепите лаги и настелите пол из фанеры.

сарай своими руками шаг за шагомсарай своими руками шаг за шагом

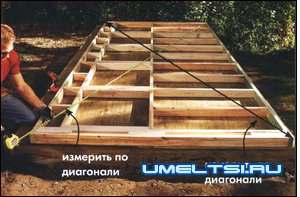

1. Используйте пол сарая как шаблон для стены. Положите брус нижней обвязки ровно и закрепите его шурупами к полу. Ровняйте верхнюю обвязку до тех пор, пока расстояния между противоположными углами по диагонали не станут одинаковыми. Закрепите верхнюю обвязку к полу дополнительными шурупами.
2. Быстрее и проще обшить стены фанерой до их установки. Следите за тем, чтобы стыки листов приходились точно на стойки каркаса. Стыки фанерных листов не будут закрыты планками, поэтому забивайте гвозди ровно и аккуратно.

Стены
Отметьте мелом внутренние границы стен, отступив от края платформы. Затем соберите первую стену прямо но платформе. Выровняйте ее нижнюю обвязку по отметке на полу и зафиксируйте шурупами, закрученными по диагонали в платформу. Измерьте расстояния по диагонали, чтобы окончательно выровнять каркас стены (фото 1), и закрепите верхние углы шурупами, завернутыми под углом. Теперь, когда стена зафиксирована вдоль разметки и выровнена, можно обшить ее фанерой (фото 2). Обшивка должна выступать на 5 см за край нижней обвязки. Закончив с обшивкой, удалите временные шурупы и поднимите стену вертикально (фото 3).



10-сантиметровыми гвоздями прибейте нижнюю обвязку к балкам платформы. Временно зафиксируйте стену раскосами из досок 5 х 10 см, пока будете собирать и устанавливать противоположную стену. Соберите торцевые стены, не обшивая их пока фанерой. Установите стены на место и прибейте нижнюю обвязку гвоздями к платформе. Зафиксируйте торцевые стены раскосами, затем обшейте их фанерой.

На передней стене обшивка не должна доходить до верхнего края обвязки, чтобы можно было установить водосток. Завершить верхнюю часть торцевых стен можно будет после установки каркаса крыши.

сарай своими руками шаг за шагомсарай своими руками шаг за шагом

3. Закрепите раскосы и урупамик стене до того, как вы поднимите стену. Установите стену вертикаль но, затем зафик сируйте нижние концы раскосов шурупами на платформе.
4. Сделайте врубки на одном стропиле и используйте его в качестве шаблона для остальных. Упорами из фанеры зафиксируйте шаблонное стропило, когда будете наносить разметку.

Каркас крыши

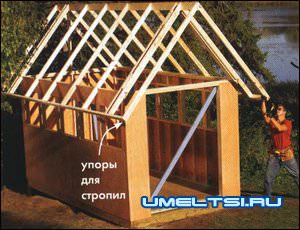

Сначала выпилите конек. Разметьте на коньке и на верхней обвязке стен места крепления стропил. Поставьте конек на временные вертикальные подпорки (фото 5). Подготовьте пару стропил, сделайте в них врубки для совмещения со стеной, верхний конец запилите под углом 45 градусов. Проверьте, насколько плотно эта пара стропил усаживается во врубки и прилегает к коньку. Если все в порядке, то используйте их как шаблон для изготовления остальных 1 б стропил - они должны быть такими же. И еще в четырех врубки должны быть помельче - под декоративные консоли. Прибейте стропила к коньку 10-сантиметровыми гвоздями (фото 5). По разметке на верхней обвязке стен закрепите стропила металлическими накладками для угловых соединений. После того как вы подошьете торцы стропил доской 5 х 10 см, можно устанавливать крайние стропила, которые ограничивают выносы крыши спереди и сзади.

сарай своими руками шаг за шагомсарай своими руками шаг за шагом

5. Поставьте конек на опоры и укрепите их временными подпорками. Намного проще устанавливать стропила с помощником.
6. До установки крайних стропил подшейте торцы стропил доской 5x10 см. Облицовка торцов будет поддерживать крайние стропила, выступающие за периметр стены.

Заполняем фронтоны
Из досок 5 X 10 см изготовьте каркас фронтонов. Начните со стоек, ограничивающих с двух сторон слуховое окно. Отметьте расположение стоек на верхней обвязке стены и при помощи уровня перенесите эти отметки на стропило, измерьте расстояния между отметками. Выпилите стойки, прибейте на место. Установите между ними горизонтальные распорки по высоте окна, затем прибейте опору под конек. Пока не монтируйте обшивку фронтона, чтобы можно было сделать карниз. Настелите на стропила сплошную обрешетку из фанеры (фото 7).

Двустворчатые двери
Нестандартные двери придется изготовить самостоятельно. Соберите дверной каркас из ровных досок 2,5 х 15 см и 2,5 х 20 см и дверное полотно из фанеры. Чтобы упростить процесс навески дверей, сначала закрепите их на косяки 5x10 см, затем вместе с косяками прибейте к стенам. Для разметки петель сложите дверь и косяк так, чтобы косяк выступал на 40 мм над дверью. Затем отметьте места крепления петель на двери и косяке одновременно. Если у вас есть фреза, то используйте пазовое сверло для высверливания выемок под петли. Закрепите петли на дверях и косяках (фото 8).
сарай своими руками шаг за шагомКаркасный сарай своими руками


7. Закрепите на облицовке торцов стропил деревянные бруски-упоры, которые будут удерживать на месте фанерную обшивку крыши во время монтажа.
8. Сначала установите петли на дверях и косяках, сложив их вместе. Таким образом вы легко выровняете двери, а установить их сможете, просто закрепив косяки на стенах.

Навеска дверей
Чтобы навесить двери, возьмите доску 5x10 см и присверлите ее вровень с низом обшивки. Используйте ее как упор для двери. Между створками дверей вставьте прокладки 40 мм.

Закрепите косяки на каркасе стены шурупами 80 мм (фото 9). Завершите установку дверей, добавив верхнюю отделочную планку из доски 5 х 10 см и установив на нее металлический водосток. Затем выпилите и установите фанерную обшивку над дверью. Обшивка должна быть на 7 см поднята над оконным проемом, чтобы можно было установить водосток на окне Соберите слуховое окно. Установите его поверх фанерной обшивки, затем закрепите водосток и фанеру над окном.
Каркасный сарай своими рукамиКаркасный сарай своими руками

9. Установите двери на Еоеменную подпорку и вставьте прокладки между створками. Затем прикрепите косяки шурупами к стенам. Установите окна, используя тот же метод, что и при установке дверей.
10. Держите окно ровно между досками отделки из вагонки, пока ваш помощник заворачивает шурупы в верхнюю доску обрамления изнутри через обшивку.

Внешняя отделка

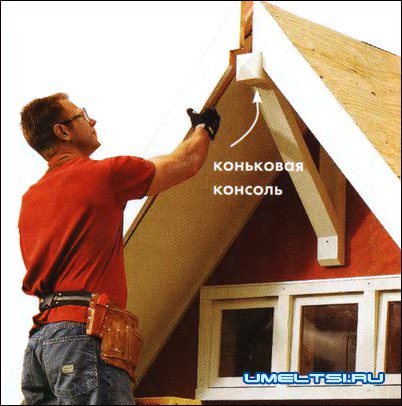

Подшейте свесы крыши вагонкой. Затем установите декоративные консоли. Вставьте два нижних кронштейна во врубки в стропилах и закрепите шурупами к стене. Консоль под коньком прижмите как можно плотнее к стропилам и также закрепите шурупами. Настелите гидроизоляцию крыши и прибейте ее по бокам и спереди, загнув на крайние стропила. Торцы обшейте торце выми планками так, чтобы они совпадали с краем обшивки вагонкой. В наличниках фронтона сделайте врубку под коньковую консоль. Кровельный молдинг 25 х 5 см устанавливайте вровень с обшивкой кровли.

Деревянным уголком закройте шов между подшивкой свесов кровли и обшивкой стен. Вагонкой закройте стойки каркаса между окнами. Доски обшивки должны быть параллельными и на равном расстоянии друг от друга.
Каркасный сарай своими руками

11. Покрасьте детали внешней отделки до установки. Это не только сэкономит время, но и позволит также защитить грунтовкой и краской и наружные, и тыльные стороны деталей.

схема сараясхема сарая
Источник самоделок:http://www.umeltsi.ru
