Складной стульчик своими руками

Раздел: Столярное дело
стульчик своими руками

Складной стул своими руками, который я собрал из дощечек и реек, придется по нраву дачникам - на нем удобно работать сидя, и места занимает немного.

Инструменты


Инструменты: дрель со сверлами по дереву болгарка с лепестковым диском для шлифования строительный уголок рулетка пила по металлу с полотном по дереву болты с гайками и шайбами фигурная отвертка карандаш.

Распил деталей

Разрезал бруски 2x2 см на 4 заготовки для ножек длиной 32 см, спилил в них под небольшим наклоном углы. Верхнюю часть будущих ножек скруглил.

Выпилил из бруса 4 цанги по 20 см (часть стула, на которую будут крепиться планки для сиденья). Спилил у них обе стороны. В итоге получилось 8 заготовок для стула (фото 1) Наметил и высверлил отверстия для болтов на ножках и цангах.

На ножке от верхнего края до первого отверстия — 1,5 см, а от него до второго отверстия (места соединения ножек между собой) — 20 см. Расстояние у цанги от спиленного угла до отверстия — 3 см.

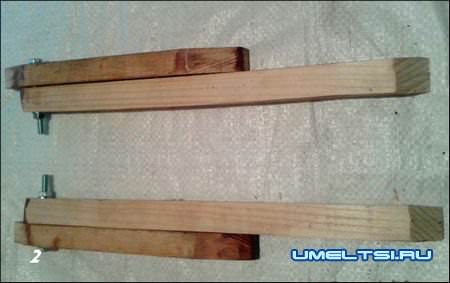

Болтами с головками впотай соединил детали (фото 2). А затем их между собой — крест-накрест (фото 3). У этих заготовок верхние торцы ножек должны быть вровень с цангой, когда она находится в разогнутом состоянии (фото 4). Когда соединил все на болты, с внутренней стороны остались длинные их части, которые обрезал.



Сборка изделия
Соединил 2 боковины стула между собой внизу перемычками 2,5x1 см произвольной длины. Начал собирать сиденье. Для этого разметил в планках места крепления саморезов и просверлил тонким сверлом, чтобы при закручивании не расщепить древесину. Крепил 4 планки сиденья к внутренним цангам (фото 5-7). Затем — еще 4 дощечки к внешним цангам (фото 8).

Всё отшлифовал. Осталось покрыть изделие морилкой.

На заметку. Гайки следует спрятать в углубления, высверленные под их размер в деталях.

Важно!
Должно получиться 2 ножки с цангами по внутренней стороне стула и 2 с: внешней стороны. Открываться они должны, соответственно, в разные стороны.

стульчик своими руками

стульчик своими руками

стульчик своими руками

стульчик своими руками

стульчик своими руками

стульчик своими руками

стульчик своими руками

стульчик своими руками


Николай Абгарян, с. Родничок Саратовской обл.
Фото автора
