Встроенная мебель для дачной мансарды

Встроенная мебель

Как правило, дачная мансарда (так называют благоустроенный чердак счастливые обладатели шестисоточных наделов) — помещение не слишком большое, так что шкаф для белья и пара кроватей могут занять большую его часть Между тем в мансардах для размещения самодельной мебели шкафов, и кроватей вполне возможно использовать объемы, расположенные между наклонными скатами крыши и вертикальными стенами.

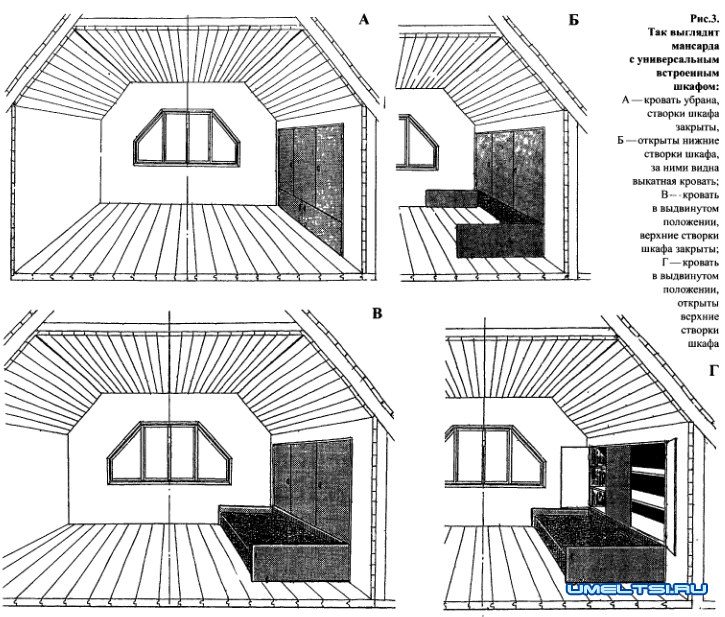

По правде говоря, работа началась с создания встроенных шкафов, однако при обмере мансарды обнаружилось, что в боковые чердачные помещения можно свободно спрятать две стандартные кровати шириной 950 мм и длиной 1900 мм Нужно было только придумать способ их уборки в сооружаемые шкафы. Задача оказалась не слишком сложной, и решение ее можно видеть на рисунках и чертежах.

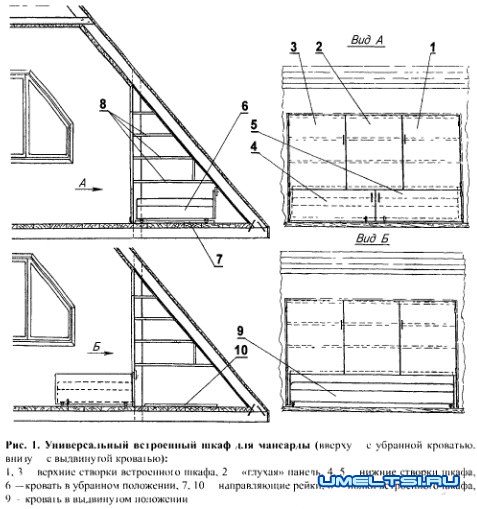

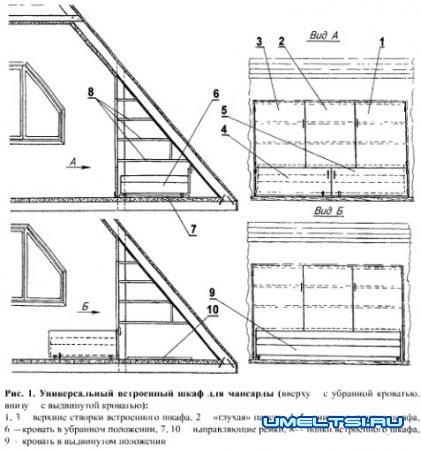

Думается, нет особой необходимости подробно описывать конструкцию встроенного шкафа. Поскольку «привязывать» его вам придется к реальной мансарде с персональными размерами и конструкцией, ориентироваться следует только на кровать — «предмет» заведомо стандартный по своим габаритам.

У моего встроенного шкафа — четыре полки, три из них — верхние — вырезаны из ламинированной ДСП В принципе, можно было бы сделать их и из другого материала — из толстой фанеры или строганых досок толщиной около 20 мм Три верхние полки предназначены для подушек, одеял и постельного белья, а кровать в убранном положении размещается, естественно, на самой широкой, нижней полке, которая представляет собой продолжение пола в мансарде

На лицевой поверхности шкафа — четыре открывающиеся створки и одна глухая (неоткрывающаяся) стенка — они также вырезаны из ламинированной ДСП. Все створки навешены с помощью карточных петель.

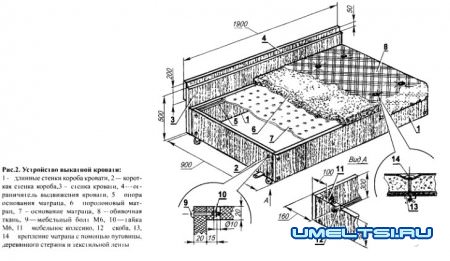

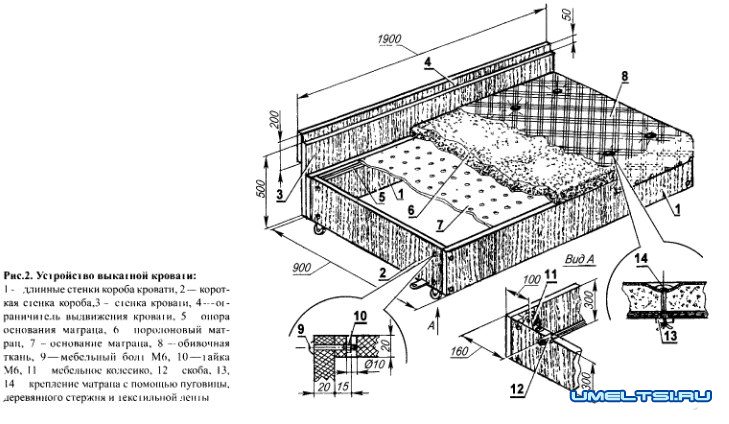

Сама кровать предельно проста — она представляет собой короб из деталей, вырезанных из ламинированной древесностружечной плиты толщиной 20 мм Соединение — с помощью мебельных болтов с резьбой Мб и гаек. Типовой стыковочный узел короба показан на одном из рисунков.

Верхняя часть короба закрыта 12-мм фанерой, уложенной на рейки сечением 30 х 30 мм — последние зафиксированы шурупами на стенках Шурупами закрепляется на рейках и лист фанеры.

В нижней части короба установлены четыре мебельных колесика, на которых кровать будет выкатываться из шкафа. Там же закрепляются две стальные скобы с отверстием диаметром 10 мм, о назначении этих скоб — несколько позже.



Поверх фанеры уложен матрац — «плита» из поролона толщиной 80 мм в чехле из тентовой ткани — и закреплен на коробе в 8 — 10 точках с помощью крупных пуговиц и текстильной ленты. В заключение кровать обшивается подходящей тканью с помощью мебельных гвоздиков.
В задней части короба мебельными болтами закреплена стенка — она также вырезана из ламинированной ДСП. Из того же материала сделан ограничитель выдвижения кровати, привинченный шурупами к задней стенке кровати.
При определении ширины проема шкафа следует учесть длину кровати, толщину двух дверных створок и два 5-мм зазора. При таких условиях кровать будет легко убираться в шкаф. Кстати,для мебельных колесиков, на которых кровать вкатывается в шкаф, желательно сделать направляющие — проще всего с их внешних сторон закрепить пару деревянных реек.

Теперь пора вспомнить о приспособлениях, о которых лишь упоминалось выше — о двух стальных скобах с отверстиями диаметром 10 мм, закрепленных на нижних сторонах коротких стенок кроватного короба Когда вы откроете нижние створки встроенного шкафа и выкатите из него кровать, то створки эти нужно будет зафиксировать так, чтобы они выполняли функцию боковин кровати. Для этого понадобятся два оконных шпингалета — необходимо только закрепить их на створках так, чтобы стержни шпингалетов попадали в 10-мм отверстия тех самых скоб Кстати, шпингалеты понадобятся и при убранном положении кровати — в качестве запора для створок встроенного шкафа
И.СОРОКИН

Чертежи мебели

Встроенная мебель
Встроенная мебель
Встроенная мебель
Источник самоделок:http://www.umeltsi.ru
