Раскладной козел своими руками

Раздел: Столярное дело
козел своими руками

Если вы колете дрова только в небольших количествах, например, для дачи или коттеджа, то вам необходим народный так называемый "козел" На нашем сайте мы ранее публиковали конструкции козлов, но раскладных еще не было. Ведь это удобно, попилил дрова, сложил козел и убрал на своем место. Как сделать козла своими руками смотрим далее.
козел своими руками

Козел можно сложить в очень компактную форму с размерами всего 1300 × 900 × 110 мм



Пошаговая инструкция по изготовлению козла своими руками


инструкция по изготовлению козела

1. Сверление
Сделайте потай в том месте где будет ось. От края сверху отступите 33 см. Ручной дрелью с фрезой сделайте не глубокие отверстия диаметром от 25 мм до 50 мм. Такие операции проделайте со всеми ножками.
2. Отверстия для оси
Центральное отверстие просверливают сверлом на 18 мм, в центре потая. На таком же расстоянии от конца, как в первом пункте, просверлите и другие ножки.

инструкция по изготовлению козела

3. Обработка деталей
Деревянные элементы козла обработайте переработкой и оставите до полного высыхания. С такой обработкой ваше изделие прослужит намного дольше.
4. Подготовка к закрутке шурупов
По две пары шурупов привинчены в поперек планок (первая пара 25, 330 и 875 мм, вторая пара 25, 345 и 875 мм от края).

инструкция по изготовлению козела

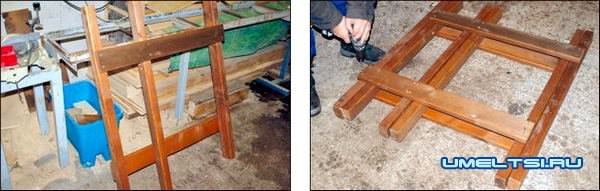

5. Скручиваем часть козла
Прикручиваем планки к ножкам козла как показано на фото. Среднюю ножку прикручиваем, отступив от края 200мм.
6. Установка
Процедуру повторяем с второй частью козла, но только с одной планкой. Далее обе половинки складываем друг в друга. Теперь связать оставшуюся планку с другой частью.

Раскладной козел своими руками

7. Вставка резьбовой шпильки
Сложить козел и поставить на свои ноги. Через просверленные отверстия в верхней части вставляем резьбовую шпильку.
8. Гайки и шайбы
С обеих сторон должны быть крупные шайбы с максимальным диаметром 50 мм и внутренним диаметром 16 мм.

Раскладной козел своими руками

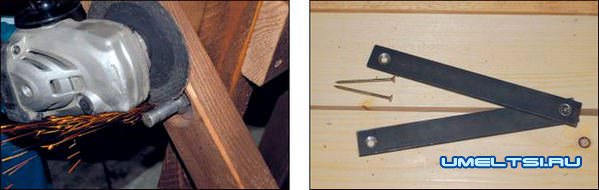

9. Обрезка
Выступающий конец резьбового стержня обрезать угловой шлифовальной машиной.
10. Распорка
Слесарям мы заказали сделать шарнир гибкого соединения. Длина каждого плеча составляет около 30 см, таким образом, в общая длина 60 см. Отверстия на краю должны быть с фасками.

Раскладной козел своими руками

11. Завершение
Прикручиваем шарнирную распорку в нижней части центральных ножек на расстоянии. Козел готов.

СОВЕТЫ
Выступающие детали
Отверстия диаметром 50 мм должно быть достаточно глубоко. Убедитесь, что стержень с резьбой в любом случае не должен выступать за край сложенного козла, так что бы не было возможности зацепиться шиною бензопилы за стержень или гайку.

От случайного раскручивания
На резьбовом стержне лучше применить контргайки. Если вы используете часто, каждый раз перед использованием, проверьте соответствующую надежность.

Использования козла
Безопасность при распиловке прежде всего! При работе используйте защитное оборудования, включая защитные очки и средств защиты органов слуха!

Хранение
Складывающиеся козлы всегда хранятся под навесом, так что бы не попадал ни дождь, ни снег. Храните его в безопасном месте, вдали от детей! Козлы своими руками на сайте umeltsi.ru.

Раскладной козел своими руками

Раскладной козел своими руками

Раскладной козел своими руками
Источник самоделок:http://www.umeltsi.ru
