Портативный фрезерной станок

Раздел: Станки и инструменты
Портативный фрезерной станок

■ Вы можете изготовить его за пару выходных с небольшими затратами.
■ Его продольный упор удается быстро настроить и зафиксировать в Т-образных пазах поворотом двух ручек.
■ Самодельные прижимы и защитные приспособления можно быстро и надежно закрепить благодаря встроенному в упор алюминиевому профилю с Т-образным пазом.
■ Монтажную пластину фрезера легко выровнять с поверхностью стола при помощи регулировочных винтов.
■ Встроенный патрубок пылеудаления уменьшает разброс стружки
и пыли.
■ Малые масса (около 16 кг без фрезера) и габариты делают его удобным для хранения, а при переноске его можно держать за края.


1. Выпилите кусок березовой фанеры для панели А и кусок бумажно-слоистого пластика для покрытия В по указанным в «Списке материалов» размерам, не забыв добавить припуск 25 мм по длине и ширине.

2. Руководствуясь инструкциями на банке, нанесите контактный клей на обратную сторону пластика и верхнюю сторону фанеры. Приклейте пластик к фанере, отступив от ее угла около 3 мм, как показано в «Совете мастера». Плотно прикатайте пластик резиновым валиком.

3. Прижимая к параллельному (продольному) упору пильного станка свободные от пластика края фанеры, опилите с противоположных краев около 6 мм материала, пропиливая фанеру и пластик одновременно. Теперь, прижимая к упору уже опиленные начисто кромки, обрежьте противоположные стороны детали А/В до окончательного размера.

4. Выпилите длинные С и короткие D кромочные накладки с припуском около 25 мм. Сделайте на их концах скосы, чтобы закрыть края крышки (рис. 1). Приклейте их к краям крышки и зафиксируйте струбцинами, выровняв верхние стороны с поверхностью пластика.



5. Установите в пильный станок пазовый диск толщиной 19 мм и прикрепите к параллельному (продольному) упору деревянную накладку высотой около 250 мм. Отрегулируйте положение диска и упора для выборки в кромочных накладках D шпунтов для установки алюминиевого профиля, как показано на рис. 1а. Проверьте сделанные настройки на обрезках и, если требуется, измените их. Прижимая к упору покрытую пластиком сторону крышки, выпилите шпунты в кромочных накладках D. Используйте подпорный брусок для предотвращения сколов на выходе пильного диска.

6. Тем же самым пазовым диском выпилите шпунт в пробном обрезке доски и проверьте, как входит в него ползун углового упора. Он должен свободно перемешаться вдоль шпунта с минимальным люфтом. Скорректируйте настройки, если требуется. Положите крышку пластиком вниз и выпилите в ней паз для углового упора . Чтобы не было сколов на выходе пильного диска, используйте подпорный брусок.

Конструкция и чертежи фрезерного станка

нажимаем-увеличиваем

Портативный фрезерной станок

Портативный фрезерной станок


Сделайте прижимную гребенку

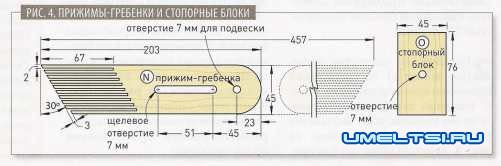

1. Из прямослойной кленовой доски толшииой 19 мм выпилите заготовку 51x457 ММ ДЛЯ прижимных гребенок. С помощью углового (подвижного) упора на пильном станке сделайте скосы под углом МУ на обоих концах заготовки (см. рис. 41. Проведите косые линии поперек заготовки, отступив от концов 67 мм, а затем разметьте радиусы верхних концов обоих прижимов.

2. Установите в пильный станок обычный диск толщиной 3 мм и поднимите его на высот)' 50 мм пал пильным столом. Отодвиньте продольный упор на 2 лш от диска. Прижмите к упору длинную кромку заготовки и сделайте пропил до линии разметки, затем осторожно отведите доску назад. Хорошим подспорьем для этой операции будет толкатель с резиновой накладкой, использующийся со строгальным станком. Разверните заготовку на 180° и повторите операцию на другом конце. Отодвиньте продольный упор на 5 мм и сделайте новые пропилы на обоих концах. Повторяйте операции, делая пропилы через равные интервалы до отметки 45 мм. Когда продольный упор будет установлен на этой отметке, опустите пильный диск до высоты 25 мм и опилите кромку заготовки до окончательной ширины.

3. Просверлите в прижимах N отверстия диаметром 7 мм для подвески и щелевых отверстий (см. рис. 4). Разметьте края щелевых отверстий параллельными линиями и выпилите их с помощью электролобзика или лобзикового станка, затем ленточной пилой выпилите закругления на верхних концах прижимов. Отшлифуйте прижимные гребенки наждачной бумагой зернистостью 220 единиц.

4. Выпилите по указанным размерам стопорные блоки О и просверлите в центре отверстия диаметром 7 мм. Отшлифуйте стопориые блоки наждачной бумагой зернистостью 220 единиц.

Конструкция и чертежи упора

нажимаем-увеличиваем
Портативный фрезерной станок
Портативный фрезерной станок
