Фрезерный стол своими руками

Фрезерный стол своими руками

Я достаточно часто занимаюсь фрезеровкой, поэтому уже давно обзавелся фрезером «Интерскол ФМ32/1900Э». Бывают моменты, когда в работе надо иметь свободными обе руки. Именно поэтому настало время для изготовления фрезерного стола.

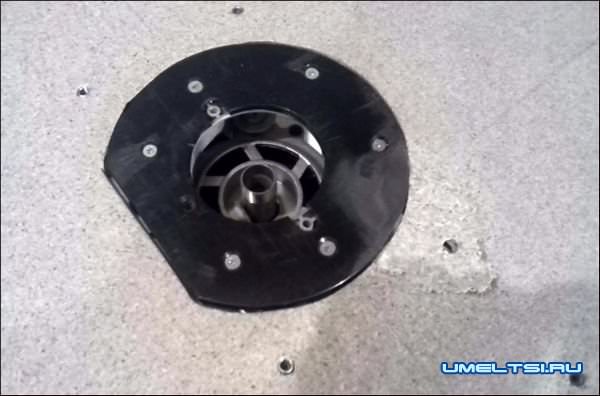

Высоту выбрал стандартную – 90 см, полотно стола подготовил размером 80 х 80. На месте будущей столешницы я подготовил отверстие в плите под фрез и сделал пазы под крепеж: я направил с циркуля фрезера прижимы, которыми и закрепил на столе сам фрез к столешнице. Решил сделать под поверхностью несколько дополнительных опор и сварил каркас для «лифта» установки. Все металлические детали необходимо покрасить, желательно прогрунтовать перед этим.

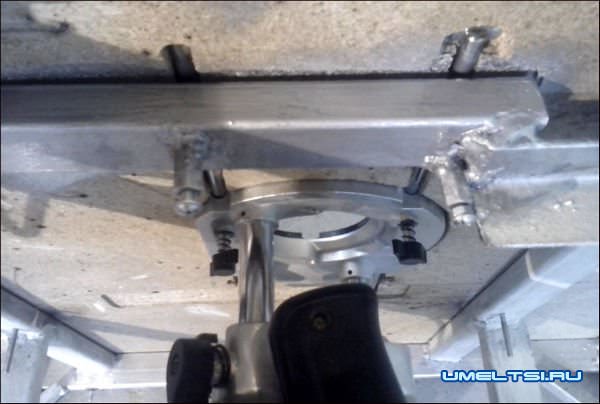

На фрезерном столе было изготовлено держатели. Было приварено по 2 гайки и удлинители М5 к каждой из них. В сами гайки заставляются болты М5. Это помогло более точно выровнять плоскость подошвы в столе.

Также два болта приварил к ножкам стола, на них одел старые колеса от велосипеда ребенка. Сами колеса закрепляются гайкой, а контрогаются гайкой-барашкой. Розетку я решил приварить к ножке. Ее я закрепил на металлической пластине, там же сделал и кнопку включения. При помощи пластиковых стяжек фиксируется режим включения.

Автомобильный домкрат я использовал для изготовления лифта, к нему прикрепляется кусок доски, в которой необходимо просверлить отверстия для вентиляции фрезера. По углам закрепляются шпильки, они опираются на болты крышки фрезера. Если посмотреть на фото, то можно увидеть зазор между доской и крышкой фрезера. Если вы хотите сделать регулировку по высоте, необходимо помнить и о кнопке-фиксаторе. Боковой упор закреплен к столешнице при помощи струбцин.



Фрезерный стол своими руками

Фрезерный стол своими руками

Фрезерный стол своими руками

Фрезерный стол своими руками

Фрезерный стол своими руками

Фрезерный стол своими руками

Фрезерный стол своими руками

Фрезерный стол своими руками

Фрезерный стол своими руками

Фрезерный стол своими руками
Источник самоделок:http://www.umeltsi.ru
