Фрезерный станок своими руками

Раздел: Станки и инструменты
фрезер вид спереди

В тему нужных приспособлений, изготовленных своими руками, абсолютно стопроцентно попал и самодельный фрезерный станок. Покупать нынче стало дорого, а вот изготовить примитивный аналог запросто можно и дома.

Головастым умельцам сгодится для этого все, что есть в подсобном хозяйстве. Знали бы Вы, из чего только не делают фрезерные станки! Одним из самых самых простых, и вместе с тем надежных является система, в которой применена рама, обеспечивающая подъем.

Рама состоит из металлических швеллеров (N6.5), сваренных между собой, роль столешницы в этом варианте станка играет толстый фанерный лист (не особо прочно и надежно, можно и получше материал подобрать).

Между стойками, стоящими перпендикулярно раме расположена сваренная из тех же швеллеров рамка. С боков она удерживается накладками. Движение рамки обеспечивается за счет винта, на котором укреплены шпиндель и опора для того, чтобы поворачивать двигатель. Шпилька в стойке обеспечивает стопорение.

Рамы подъемника и стол соединены рамкой (на фото зеленого цвета), которая вварена с помощью 63 уголков в раму стола. Образуется жесткая и прочная конструкция, не дающая расходится углам в разные стороны и не возникает перекосов.



Для шумоизоляции ножки стола закрыты со всех сторон ДСП. Это еще и выгодно для размещения втулок, фрез, подшипников и прочей дребедени. Так же необходимо сделать фрезерную линейку, и научиться работать с фрезерным столом.

Важно правильно подбирать уголки и швеллеры, чтобы состыковать все правильно - от них зависит прочность всего станка.

фрезер лицевая сторона

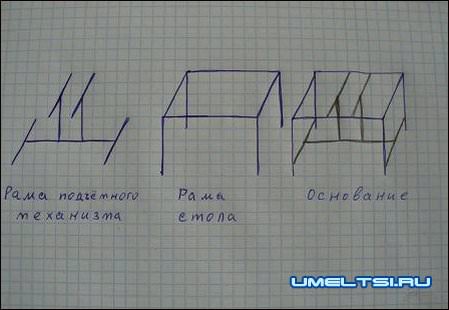

фрезер схема рамы

фрезер подьемный механизм

фрезер вид сзади

фрезер вид с тыльной стороны
Источник самоделок:http://www.umeltsi.ru

+15
Получай новые публикации umeltsi.ru на e-mail
Вернуться

9 мая 2014 03:14

Цитироватьmilyay Пользователь offline

Обалдеть!Фрезер Стоит от 2000р.Строить всю эту конструкцию не имеет смысла(если,конечно,не работаешь в ремцеху)
9 мая 2014 07:35

Цитироватьserggam Пользователь offline

На сайте есть много статей как сделать фрезерный стол к ручному фрезеру- здесь и здесь .
Но с учетом больших опций настроек, долговечности, удобства, согласитесь, стационарный станок намного лучше ручного фрезера. Впрочем кому как угодно, кто признает только стационарные, кто то ручные. В одном месте удобен ручной, в другом стационарный. А еще лучше, что бы был и тот и другой.
