Пилорама цепная

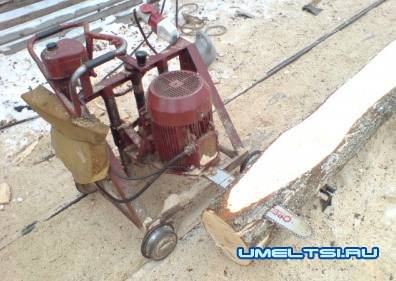

Простая цепная пилорама - собранная из того, что было. Массивная и надёжная, но также тяжелая в использовании. В указанной конструкции пильная шина размещена с наружной стороны рельс, в следствие чего значимая часть опилок откидывается от пилорамы.

Выход доски на такой пилораме до 4-5 кубов за одну смену. Отлично пилится дуб, есть проблемы с ёлкой, не боится мёрзлого леса. Качество распила напрямую зависит от правильной заточки цепи.

Применили в конструкции; электродвигатель 7 кВт, длина шины: 70 см, шаг цепи: 3/8.
Чертежей конструкций нет, но кто горит желанием собрать такую пилораму, достаточно этих фото и не много своей фантазии.
Пилорама цепная

Механизм регулировки высоты шины.


Пилорама цепная

В конструкции пилорамы применены колеса от вагонетки.


Пилорама цепная

Линейка для регулировки распила.




Пилорама цепная

Для смазки цепи, взят бак от бензопилы.


Пилорама цепная

Сьемная розетка трехфазного кабеля.


Пилорама цепная

Крепление шины к электродвигателю.


Пилорама цепная

Прижимная деталь для натяжения цепи.


Пилорама цепная

Пилорама цепная в действии.
Источник самоделок:http://www.umeltsi.ru

+15
Получай новые публикации umeltsi.ru на e-mail
Вернуться

4 февраля 2011 18:35

ЦитироватьKosta

Производительность в час ?
Какого диаметра бревна можно пилить ?
Как часто точите цепь ?
5 февраля 2011 19:10

Цитироватьschura17

Какие цепи, и какой угол заточки цепи?
6 февраля 2011 06:01

Цитироватьвиктор

я бы хотел посмотреть как крепится шина
9 февраля 2011 16:45

Цитироватьivangog

какие обороты двигателя и из чего приводная звездочка
11 февраля 2011 00:19

Цитироватьserggam Пользователь offline

Производительность в час ?
- как было сказано до 4-5 кубов за одну смену
Какого диаметра бревна можно пилить ?
-в звисимости какую шину вы будете использовоть.
Как часто точите цепь ?
-все как обычно, взависимости от пиломатериала.
Какие цепи, и какой угол заточки цепи?
-все идет как на штатной бензопиле, и заточка та же.
я бы хотел посмотреть как крепится шина
смотрим 6-й рисунок.
какие обороты двигателя и из чего приводная звездочка
-достатично 1500, но можна и 3000.Звездочка с бензопилы, штатная.
1 марта 2012 09:27

Цитироватьмаксим Анапа

а как же осуществляется смазка цепи от её бензобака?
16 ноября 2015 18:29

ЦитироватьРоман

Молодец и еще раз молодец !!!!!!!!!!!! Чувствуется что мастер на все руки !!!!!!
