Печь из бочки

В данный момент очень актуален вопрос: как же нам пережить холода, ведь отопить дом газом сейчас совсем не дешевое удовольствие, а тем более отапливать им хоз. помещения, гараж, ангар вообще не слыханная роскошь. Предлагаю сделать своими руками печь из металлической бочки своими руками. Если голова и руки на месте, то сделать ее можно даже за пол дня.



Материалы для печи:
• металлическая бочка
• ручки и куски металла, ручки и металлолом нашел у себя в гараже.
• дверка от старой печи
• Крепежи, винты, гайки, заклепки; (Внимание, только сталь или нержавеющая сталь)
• Герметик
• кронштейны - углки
• проволока

Инструменты:
• угловая шлифовальная машина
• шлифовальные и отрезные диски
• Дрель и сверла
• ножницы по металлу
• плоскогубцы, молоток, тесак
• хомуты


Ход работы по изготовлению печи из бочки



Печь из бочки

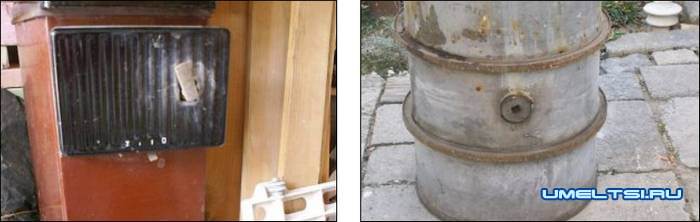

1. Дверь для печи
Зачистили от ржавчины угловой шлифовальной машинкой чугунные дверки.
2. Бочка для печки
Лучше подойдет бочка от горюче смазочных материалов, которая усилена по периметру стальными кольцами. Как правило это 200 литровая бочка.

Печь из бочки

3. Вторичное сырье
При создании печи, мы использовали уплотнительный шнур, старые рукоятки и кронштейны.
4. Расположение дверцы
Размерьте и острой шпилькой или гвоздем начертите положение двери.

Печь из бочки

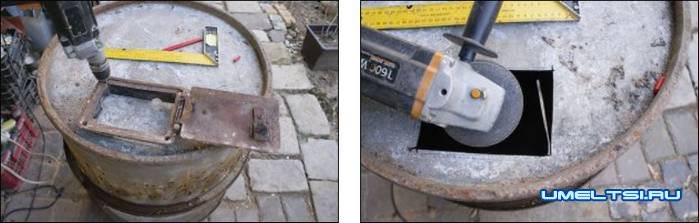

5. Проем для дверки
Просверлите отверстие в бочке по углам для будущего проема под дверки. Это необходимо, что бы углы были ровно под 90 градусов.
6. Обработка проем
Мы вырезали отверстия на двери для надевания и снятия золы. Острые края шлифуется.

Печь из бочки

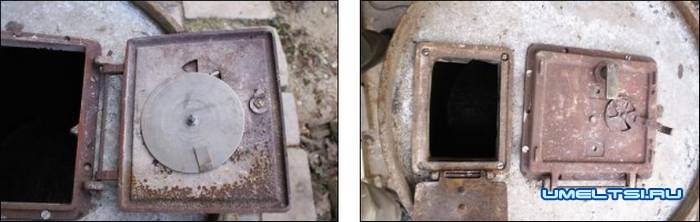

7. Защита дверок
Кормление дверь установить защитный кусок металла, который предотвращает их перед записью.
8. Собираем дверь
Мы используем гайки и болты большого диаметра, и по возможности тугоплавких металлов.

Печь из бочки

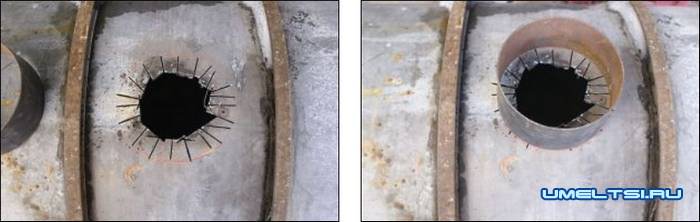

9. Дымоход
Вырезаем по диаметру дымоходной трубы отверстие. В отверстие делаем солнцеобразные прорези.
10. Переходник дымохода
К отверстию дымохода, крепим отрезок трубы. Толщина стенки отрезка трубы - 1,5 -2 мм.

Печь из бочки своими руками

11. Крепление отрезка трубы
Срез "лучи" вставляем в отверстие таким образом, чтобы они чередовались: один внутри печи, второй на наружной стороне.
12. Герметическое соединение
В соединение между печкой и отрезком трубы герметически вплетаем паронитовую нить.

Печь из бочки

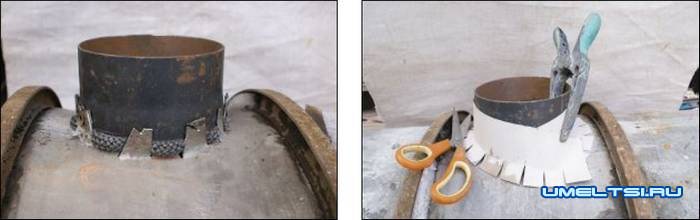

13. Переходник
Затем крепим отрезок трубы. Он должен быть хорошо вдавлен и зажат, и равномерно уплотняться нитью.
14. Манжета для дымоходной трубы
Используем дополнительную манжету из оцинкованной стали. Для изготовления манжета делаем шаблон. Чтобы сделать шаблон используем картон.

Печь из бочки

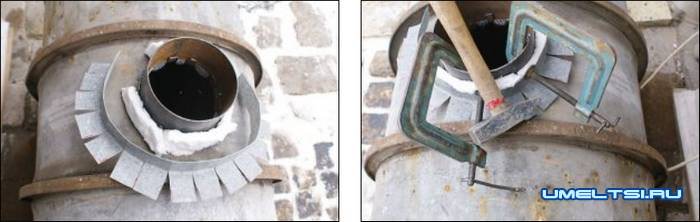

15. Минеральная вата
К манжета добавим уплотнение – минеральную вату. Можно также использовать любой не горючий уплотнительный материал.
16. Закрепляем манжету
Стягиваем струбцинами манжет, чтобы согнуть наиболее плотнее около трубы. Молотком помогаем согнуть манжет.

Печь из бочки

17. Манжета готова
Завершаем укреплять манжету и уплотнять переходный отрезок.
18. Усиливаем стены печки
На любые отверстия или места с ржавчиной при помощи заклепок крепим металлические пластины.

Печь из бочки

19. Для удоства транспортировки установили ручки.
20. Вторая пара ручек с другой стороны.


Печь из бочки

21. Ножки к печке из бочки
Ко дну крепим ножки из кронштейна. Теперь бочка будет стоять устойчиво.



22. Готовая печка
Вид спереди готовой печи.

Печь из бочки

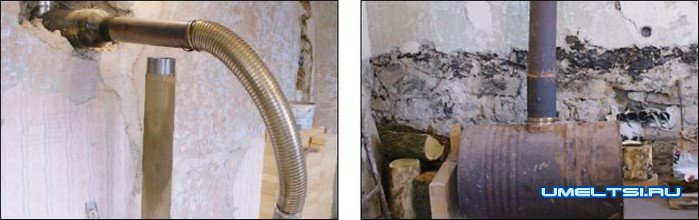

23. Подвод к дымоходу
Печь можно подключить к дымоходу при помощи гофрированной трубы.
24. Безопасность
Вокруг печки можно обложить кирпичную стену. Это обезопасит от несчастного случая.

Печь из бочки


Печь из бочки своими руками видео


Источник самоделок:http://www.umeltsi.ru
