Флюгеры из металла своими руками

Раздел: Слесарное дело
Флюгеры из металла

Сейчас редко где можно увидеть живого петуха, гордо восседающего на крыше сельского дома и кукарекающего по утрам. А раньше это было привычным явлением и служило одной из примет деревенского быта.

Образ петуха или домашней кошки можно возродить, воплотив их во флюгере.

Расскажем, как можно сделать такие флюгеры из металла.

Флюгеры из металлаФлюгеры из металла


В помощь домашнему мастеру мы даем две масштабные сетки с контурами фигур кошки и петуха. Размеры клеточек сетки — 10 x 10 см.

Под воздействием атмосферной среды стальной лист со временем покроется налетом ржавчины — своего рода патиной, являющейся признаком «старения животных» в процессе долгой службы. Кто этого не желает, может покрыть металл прозрачным или цветным защитным лаком.

Инструменты: электролобзик, угловая шлифовальная машинка, электродрель со сверлильной стойкой, сварочный аппарат.

Изготовление фигурки

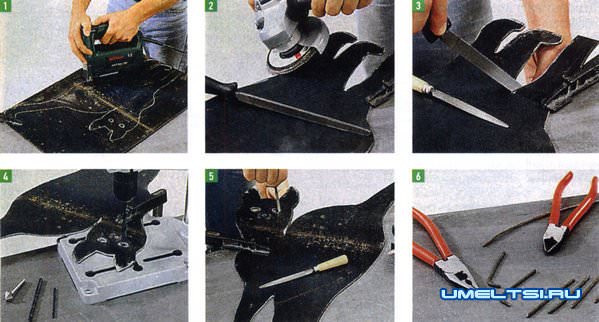

1. По нанесенным на заготовку контурам вырезают фигурку кошки или петуха, закрепив ее струбцинами на верстаке.
2. Заусенцы на кромках фигуры снимают болгаркой с веерным диском.
3. В труднодоступных местах кромки зачищают напильником.
4. При сверлении отверстий для глаз, носа и усов используют сверлильную стойку, закрепив стальной лист струбциной.
5. Овальную форму глазам придают полукруглым напильником.
6. Усы делают из 3-мм стальной проволоки, раскраивая ее бокорезами и загибая пассатижами.

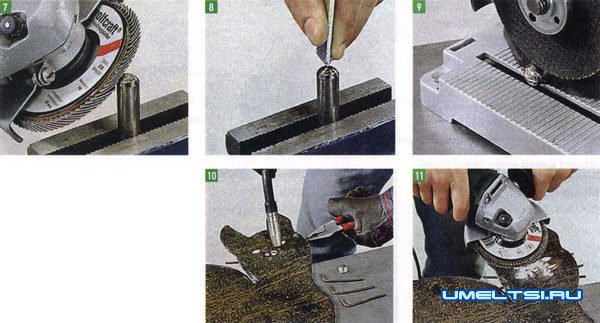

7. Нос кошки делают из стального прутка. Шлифовальной машинкой ему придают форму, закрепив заготовку в тисках.
8. Контуры носа можно высечь небольшим острым зубилом.
9. Затем заготовку раскраивают до требуемой длины.
10. Кончик носа и шесть усиков кошки вваривают с тыльной стороны в предусмотренные для этого отверстия.
11. Теперь остается только зачистить болгаркой следы сварки с обратной стороны — и фигурка готова.

Флюгеры из металла

Флюгеры из металла


Поворотная конструкция
Рабочие операции, выполняемые при изготовлении поворотной опоры, для фигурок петуха и кошки идентичны. Чтобы увеличить поверхность контакта при сварке стального шарика и вращающегося стержня, заключенного в медную трубу, отверстие, просверленное в верхней части шарика, раззенковывают, как это уже делалось с отверстием для носа кошки.

Чтобы внутренний стержень надежно держался на шарике, детали, приведенные на рисунках, необходимо раскроить максимально точно. Контактирующие вращающиеся детали рекомендуем смазать консистентной смазкой, которая не только облегчает вращение конструкции, но и защищает ее от коррозии.

12. Используя угломер, складной метр и рейсмус, определяют и размечают на заготовке кончик стрелки. Выпиливают острие электролобзиком.
13. Более толстые детали, в частности поворотный стержень и хвостовин стрелки, раскраивают по длине отрезным диском УШМ.
14. Приваривают оперение и острие стрелки к хвостику.
15. Сверлят в стальном шарике и крышке наружной оболочки сквозные отверстия ? 13 ММ...

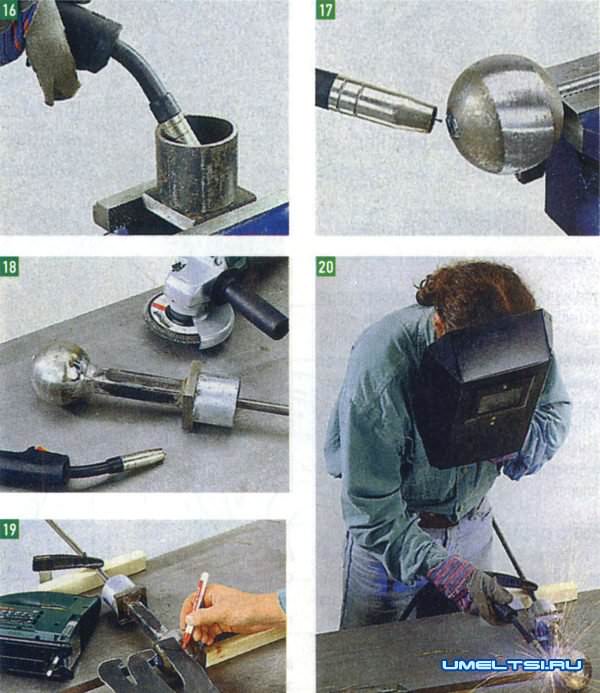

16. ...в которые затем вставляют поворотный стержень. К трубе 0 60 мм приваривают изнутри укрывающий колпачок.
17. Вставляют стержень в отверстие стального шарика вплоть до его раззен-кованной стороны и приваривают.
18. Поворотный стержень вставляют верхней частью в квадратную трубу 25 > 25 мм, приваренную к шарику и крышке.
19. Прежде чем установить переднюю лапку кошки в требуемое положение, ее подгоняют под радиус шарика.
20. Приваривают к стальному шарик под углом 90 градусов острие и оперение стрелки, подложив под них отрезок доски.

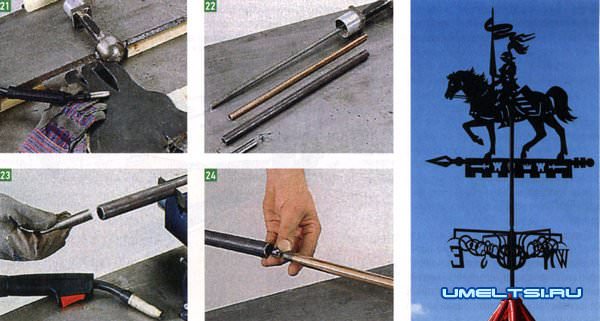

21. Передними лапками кошка опирается на шарик, а обе ее задние лапки должны быть приварены к хвостовику стрелки.
22. Детали, используемые при изготовлении поворотной конструкции.
23. В наружную оболочку вставляют и приваривают заподлицо с нижним торцов трубы короткий отрезок стального прутка, который будет выполнять функцию нижней опоры.
24. С другой стороны наружной оболочки вставляют сначала стеклянный шарик, потом — поворотный стержень. □

Флюгеры из металла

Флюгеры из металла

Флюгеры из металла


Флюгеры из металлаФлюгеры из металла

Поворотная опора, продольный разрез.
Фрагмент стрелки с оперением из полосной стали.
