Металлический мостик своими руками

Раздел: Слесарное дело
Металлический мостик своими руками

Старый деревянный мостик на дачном участке, перекинутый через ручей, сгнил. Вот я и решил заменить его прочным и красивым металлическим.

Понадобилось: 4 заготовки гнутых профилей, сварочный аппарат, лазерный строительный уровень, металлические уголки, куски металлических уголков (клыки), электрическая дрель, болгарка, молоток, доски, саморезы, уголок, рулетка, шкурка для шлифования, металлические профили, бетон, краска по металлу, кисть, битый кирпич, антисептик, машинное масло, автомобильные шпатлевки, отрезки металлических труб.

Надежно и устойчиво
Заказал для боковин мостика 4 за-готовки гнутого профиля. По чертежу вырезал из такого же материала 3 осноыные балясины. Вварил их вертикально между 2-мя изогнутыми заготовками — получилась основа боковины моста, таким же способом смастерил вторую. Чтобы в дальнейшем вкопать мостик в землю, приварил к нему ножки из металлического уголка — Он толще профиля И не так быстро ржавеет. Для дополнительной устойчивости к ножкам-уголкам прикрепил сваркой «клыки» из металлических обрезков. Соединил сваркой две боковины мостика с 3-мя профильными перекладинами. Все полости в нижней части изделия, куда может попасть влага, тщательно заварил, швы не зачищал. Покрасил нижнюю часть конструкции.

Металлический мостик своими руками чертежМеталлический мостик своими руками чертеж


На заметку
Первый замес бетона приготовил более жидким, чтобы заполнить все полости, а последний — погуще.

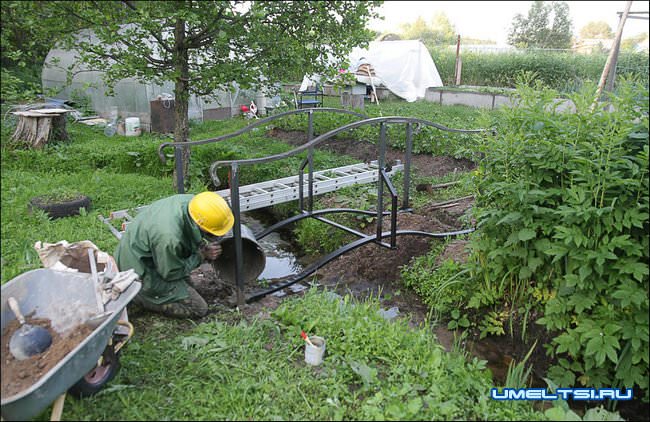

Ориентируясь на расположение ножек мостика, пробурил по обоим берегам ручья 4 лунки глубиной 1 м. Вставил в них конструкцию, выровнял потрем осям координат. Залил ножки в лунках бетоном, сверху утрамбовал битым кирпичом.

К основным балясинам боковин приварил по 2 отрезка изогнутых поперечных профилей, а к ним — остальные промежуточные балясины, вырезанные из профиля.



«Ювелирные» шорцы

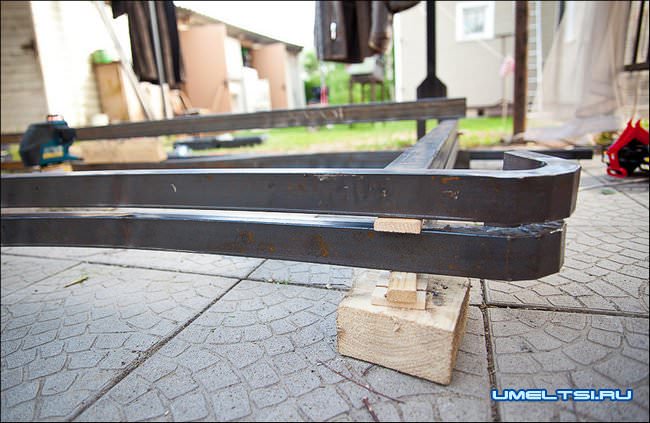

Обрезал не очень симпатичные фигурные края поручней, заменил их 4-мя более аккуратными дугами. Для этого сначала определился, какого радиуса будут в них закругления, затем разметил заготовки на 28 частей шириной 1 см. Проделал болгаркой прорези между ними толщиной 1 мм (не на всю глубину профиля), а затем довел их до 2,25 мм.

Кстати
Если прорези на заготовке дуги сделаны четко, при ее скруглении они идеально будут прилегать к внутренней поверхности основы.

Выгнул заготовки по шаблону и обваривал их снаружи. При этом внутреннюю их часть не затрагивал, иначе сложнее будет зачищать швы.

Заварил пластинами открытые торцы поручней, а затем сами их прикрепил сваркой к мостику.

Все неровности на деталях сперва замазал автомобильной шпатлевкой со стекловолоконным наполнителем, а после высыхания — финишной.

Последние штрихи Зачистил сварные швы конструкции, покрыл ее преобразователем ржавчины, после чего — черной краской по металлу.

Заготовки досок для настила моста обработал антисептиком. После просушки обильно смазал и пропитал их обработанным машинным маслом, прикрепил саморезами к металлическим профилям.

Укрепил берега ручья трубами и досками от возможного размывания.

Мостик стал настоящим украшением участка!

Пошаговый ход работ по изготовлению металлического садового мостика

Металлический мостик своими руками

Металлический мостик своими руками

Металлический мостик своими руками

Металлический мостик своими руками ход работ

Металлический мостик своими руками ход работ

Металлический мостик своими руками ход работ

Металлический мостик своими руками ход работ

Металлический мостик своими руками ход работ

Металлический мостик своими руками ход работ

Металлический мостик своими руками ход работ

Металлический мостик своими руками ход работ

Металлический мостик своими руками ход работ



Илья Огнев, г. Москва. Фото автора
