Как сделать самодельный багги своими руками

багги своими руками

Чего не сделаешь ради детей, лишь бы им было хорошо. Вот мой брат сделал для сына своими руками багги. Теперь вместо того что бы днями напролет в «танчики» на компьютере стрелять, ребенок постоянно на улице не нарадуется новым приобретением.

Давно хотелось сделать, что то на подобии, но как то все время не было, вдохновения. Помог случай. Проходил на рынке мимо автомобильных запчастей и увидел недорогой двигатель 125 см3 от китайского скутера. Именно он и стал основой и «сердцем» багги.

багги своими руками




Рама багги


Раму сварил с помощью электросварки используя профиля и трубы различного сечения ( использовал металлические водопроводные трубы).

Колеса для багги


Колеса я использовал 10 дюймовые. Подвеска с переду независимая маятниковая, с одним рычагом и амортизаторами по обе стороны.

Изготовление рулевого управления и подвески багги


В сравнении с картингом рулевое управление сделано без рейки и колонки, а напрямую, поэтому управлять им чуточку тяжелее. Рулевые тяги позаимствовал у ВАЗа 2101 подошел идеально.

багги своими руками

Тип задней подвески маятниковый удерживается сайленблоком. Со всех сторон маятника установил по одному скутеровському амортизатору.

Дифференциал

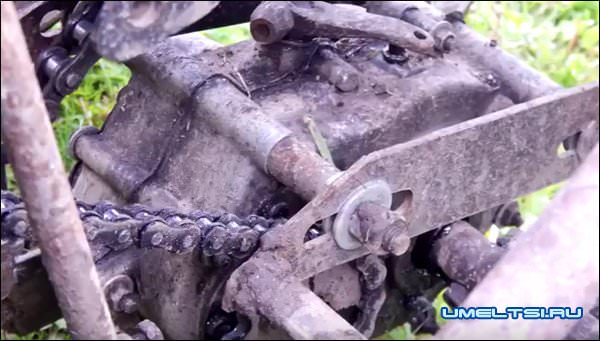

Для того чтобы в багги был дифференциал и задняя передача, был использован мост-редуктор от мотороллера Муравей, в котором есть и дифференциал и реверс.

багги своими руками

багги своими руками

От моста через корпусные подшипники проходят полуоси. На конце которых крепятся гранаты. Диски сажаются без всяких шпонок на гладком соединении.

 Что бы избежать нагрузку на заднюю подвеску и избежать лишнюю вибрацию двигателя. Двигатель неподвижно крепим к раме, а привод осуществляется через промежуточный вал, который расположен соосно центру крепления маятника для того чтобы можно было регулировать натяжку цепи.

багги своими руками




Реализация тормозов на мини багги

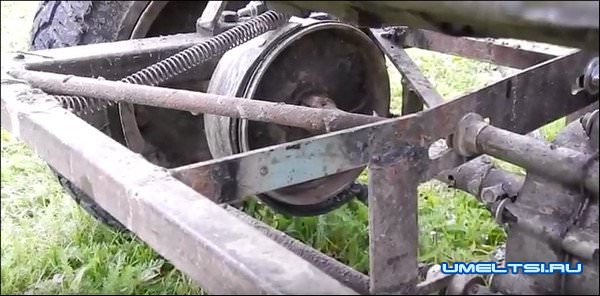

Тормоза делаем лишь на те колеса что сзади. Тормозной барабан расположен на каждой полуоси. Тормозные колодки легко останавливают баги, нажимая на педаль, через тросики взяты от ручных тормозов жигулей, приводят в действия тормозные колодки на каждом барабане. Соответственно педаль газа через тросик регулирует дросельную заслонку карбюратора.

багги своими руками

багги своими руками


Тормозные колодки легко останавливают багги, нажимая на педаль через тросики, взяты от ручных тормозов жигулей, приводят в действия тормозные колодки на каждом барабане. Соответственно педаль газа через тросик регулирует дросельную заслонку карбюратора.

Топливный бак также взяли от скутера.

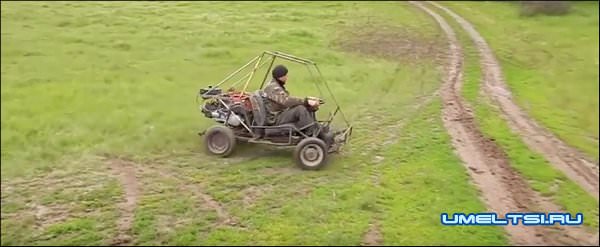

От Запорожца взяли сиденье, оно регулируется под любой рост. Максимальная скорость самодельного багги свыше 50 км/ч.

багги своими руками







Источник самоделок:http://www.umeltsi.ru
