Как сделать лук из ПВХ трубы

Раздел: Рыбалка и охота
лук из ПВХ трубы

Всем привет, рад приветствовать вас на этом сайте. Сегодня вам расскажу, как своими руками сделать лук из ПВХ трубы. Конечно идея в интернете не нова, но я просто себе бы не простил бы, не сделав такой лук собственноручно.

Для изготовления самодельного лука из ПВХ трубы нам понадобится:
- Труба ПВХ маркировкой SCH 40;
- Строительный фен;
- Моток картона;
- Несколько столярных струбцин;
- Две равных дощечки (которыми мы сожмем нагретую трубу)



Размеры самодельного лука из ПВХ трубы


размеры лука




Изготовление лука из ПВХ трубы своими руками



лук из ПВХ трубы-ход работ

1. Размечаем нашу заготовку. Длина трубы 120 см, 20 см оставляют для рукоятки по центру и по 12 см. С каждого края на выгон плеча.

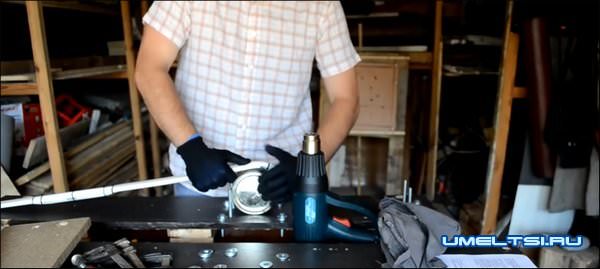

2. Используя картонку как тепловой экран равномерно нагреваем нужную нам часть. Ровно, осторожно иначе труба пожелтеет, расплавится и потеряет нужную нам эластичность, поэтому на одном месте долго не задерживаемся.

лук из ПВХ трубы-ход работ

3. Когда труба достаточно пластична, придавливаем ее планками и оставляем минут на 7-10. Коротко об устройстве для сжатия, в нынешнем случае это просто два куска ДСП. Вы можете найти что-то другое, если бы оно было ровным. Болты часть старой конструкции, их использовал, когда еще не было струбцин сейчас они уже не нужны, просто их не сняли.

лук из ПВХ трубы-ход работ

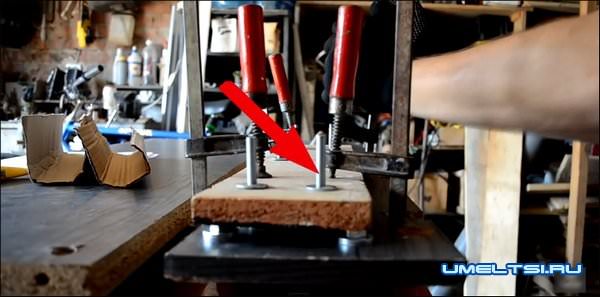

4. С помощью этих болтов и гаек регулируем толщину сжатия заготовки, без них плечи были разной длины и соответственно имели разную упругость и выглядели несет метрически.

лук из ПВХ трубы-ход работ

5. Через 10 мин. Снимаем крепления и проверяем результат работы. У нас должно получиться следующее.

лук из ПВХ трубы-ход работ

6. Эту процедуру также повторяем для другого плеча и получаем симметричную заготовку.

лук из ПВХ трубы-ход работ

7. Придаем форму конца плеча. Повторно нагреваем и прижимаем нужен нам отрезок перпендикулярно к предыдущим сжатий.

лук из ПВХ трубы-ход работ

8. Такая форма плеча полностью нас не устроит, поэтому будем исправлять все вручную повторно нагрев место стыка и пока плечо не остыло отдельно придаем ему округлого вида используя круглый предмет.

лук из ПВХ трубы-ход работ

9. Такую же процедуру повторяем и для рукоятки. Осталось несколько штрихов, и конструкция лука из ПВХ готова.

лук из ПВХ трубы-ход работ

10. Обтачивает лишнее. Делаем выемки для тетивы.



лук из ПВХ трубы-ход работ

11. Для тетивы можно использовать обычный жесткий полипропиленовый шнур.

лук из ПВХ трубы-ход работ

12. В принципе лук готов. По желанию покрасим его и добавим декоративных элементов. Рукоятку я обмотаю кожзаменителем (обычно кожа была бы лучше, но имеем что имеем). Добавим обмотку с веревки.

лук из ПВХ трубы-ход работ

Лук готов теперь можно из него и пострелять. Приятного времяпрепровождения.

лук из ПВХ трубы-ход работ


Лук из ПВХ трубы видео:




Автор DIY SHOW
Источник самоделок:http://www.umeltsi.ru
