Лодочный мотор из бензопилы

Ранее мы уже рассказывали какие можно сделать самоделки из бензопилы, сегодня речь пойдет о лодочном моторе. Одну и ту же технику возможно эксплуатировать по различному назначению. Из за этого приобретать мотопилу и навесной лодочный движок мы не будем. Ведь их объединяет мотодвигатель. Одновременно их применять не удастся, необходимо или плыть, или пилить. Исходя из этого можно применить мотодвижек одного из устройств в разных назначениях. Что мы сделали - поменяли цепную стрелу бензопилы на самодельную приставку с гребным винтом. Главный плюс то, что мы не ломаем, не переделываем а попросту переставляем агрегаты. На такую процедуру в полевых условиях тратится всего пару минут.

Мы остановимся на том, как сделать приставку с гребным винтом, в этом нам поможет t.alex69.

Для начала необходимо переделать муфту: выточка новой меньшей чашки и замена стягивающей пружины, это необходимо для того, что бы снизить начальный момент сцепления ну и конечно же размеры - массу. Был куплен 941\12 роликовый подшипник. + два подш.7000CD на трубу + вал=510 мм + соед. муфта.
узел муфтыузел муфты




Выточили корпус муфты

корпус муфтыкорпус муфты

корпускорпус

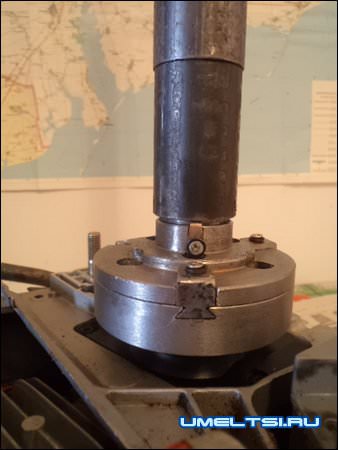

Муфта в сборе с валом

муфта

Лодочный мотор из бензопилы


Соединяем валы диаметром 10мм редуктора и мотора через сектор шпонку.
Вес двигателя - 4,7 кг (3,3 л.с.), вес ноги с редуктором - 4,2 кг. Осталось изготовит крепёж и винт с валом.

валвал


Для крепление двигателя и вала возьмем швеллер.

опорная плита


Обрезав болгаркой лишние части швеллера, высверливаем отверстие под крепление к бензопилки. Что получилось смотрим фото.

узел в сборе


Обратную сторону вала насаживаем на редуктор от болгарки.

вал с редуктором от болгарки


Далее делаем поворотный узел. Нам понадобятся такие детали (см. фото). Последовательность работ указано ниже.

поворотный механизмповоротный механизм

поворотный механизмповоротный механизм

поворотный механизмповоротный механизм


Готовая приставка в зборе до покраски.

перед покраскойперед покраской


Датали зачищены, зашлифованы и готовые к покраске.

комплекткомплект


Далее переделываем вал редуктора под винт. Чертеж.

чертеж валачертеж вала

вал с винтомвал с винтом


Крышку редуктора с установленным валом усаживаем на герметик, перед этим заливаем в редуктор ТАД-17

крышка редукторакрышка редуктора


По окончанию работ, для удобства, лодочный мотор можно оснастить ручкой газа.

ручка газаручка газа

В итоге у нас получилось из бензопилы "Штиль180" самодельный лодочный мотор с мощностью-3.3л.с., скоростью - более 10км.ч. и расходом топлива - 250гр. на 20мин. хода.
Лодочный мотор из бензопилы

Лодочный мотор из бензопилы видео

Источник самоделок:http://www.umeltsi.ru
