Мотоблок с мотоцикла "Минск"


При разработке конструкции представляемого мотоблока старались решить сразу три задачи. Во-первых, в максимальной степени использовать для его изготовления стоящий уже несколько лет без дела мотоцикл «Минск». Во-вторых, чтобы его можно было смастерить в домашних условиях, при минимуме токарных работ и без использования дорогостоящих узлов и деталей. Наконец, в-третьих, хотелось сделать такой мотоблок, который стал бы хорошим механическим помощником в хозяйстве с приусадебным участком: чтобы с его помощью можно было и землю вспахать, картофель и другие корнеплоды посадить, междурядную обработку растений выполнить и урожай выкопать и перевезти.

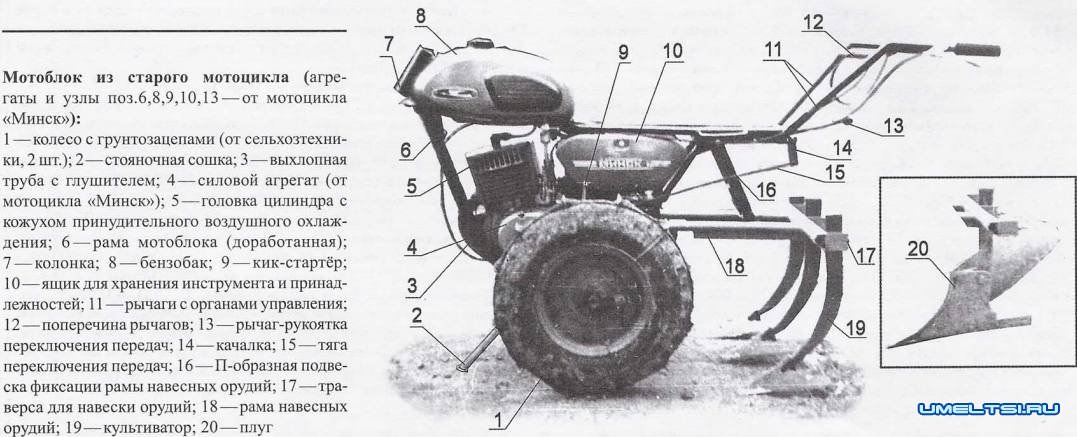

Мотоблок получился довольно удачным, вполне оправдал возлагавшиеся на него надежды и прошёл испытания работой в достаточно тяжёлых условиях.

Начиналось изготовление мотоблока с переделки «базовой» рамы мотоцикла «Минск». От рамы отпилили ненужные в будущем и мешающие работе различные кронштейны, подножки пассажира и левую подножку водителя. Правую же подножку водителя обрезали на удалении примерно 180 мм от оси подмоторной трубы (плоскости симметрии рамы). Оставшаяся её часть в дальнейшем была использована как кронштейн крепления глушителя. А вот подседельную скобу отпилили лишь после того, как приварили к раме рулевые рычаги вместе со связующей их поперечиной, выгнутые как одна деталь из полудюймовой трубы.

Мотоблок с мотоцикла "Минск"

С особой ответственностью отнеслись к изготовлению несущей втулки приводного вала колёс, её установке и закреплению на раме мотоблока. Лучше было бы втулку изготовить цельной на токарном станке из 300-мм отрезка стальной толстостенной трубы или круглого проката диаметром 60 мм. Мы же, за неимением подобных заготовок, воспользовались сварной конструкцией, выполненной из подобранных друг к другу отрезков стальных бесшовных труб соответствующих типоразмеров и длины (кстати, по той же технологии изготовлена и втулка промежуточного вала). При этом отрезки трубы с большим диаметром образуют гнёзда под радиальные шарикоподшипники 80205 с двумя защитными шайбами (можно использовать и подшипники 60205 — с одной заводской защитной шайбой от пыли-грязи (только установить её надо обязательно наружу).

Для несущей втулки подготовили место — небольшой дугообразный вырез под нижней трубой рамы в месте примыкания стоек. Втулку установили строго перпендикулярно диаметральной плоскости рамы так, чтобы её середина лежала в этой плоскости, и лишь «прихватив» и выверив, приварили этот важный узел к раме окончательно.

В задней части «минской» рамы имеются кронштейны с отверстиями диаметром 8 мм для крепления грязевого щитка (крыла). Кронштейны эти несколько загнуты внутрь — их выправили, сделали параллельными продольной плоскости рамы мотоблока. Затем кронштейны усилили приваренными к ним и трубам стальными полосами сечением 20x5 мм. Отверстия в кронштейнах рассверлили до диаметра 10,2 мм.

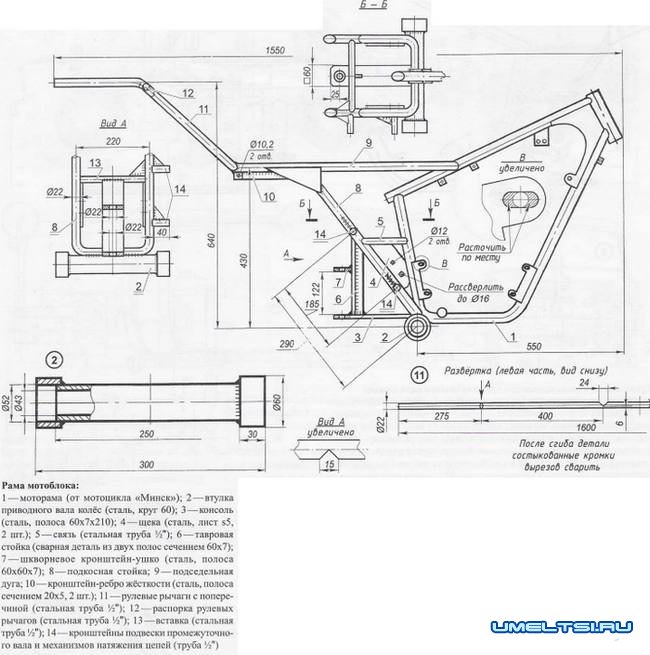

После усиления к торцам кронштейнов и верхних подседельных дуг рамы приварили рычаги управления, выполненные вместе с поперечиной (согнутые и сваренные в сгибах) из полудюймовой стальной трубы. Приваривать старались симметрично относительно плоскости симметрии рамы, а концы рычагов развели, чтобы они находились на удалении примерно 780 мм друг от друга. После этого между рычагами вставили и приварили соответствующую распорку Г-образный рычаг-рукоятка ручного переключения передач согнута из стального 10-мм прутка. С надетой на неё короткой (длиной 12 мм) дистанционной втулкой рукоятка вставляется с правой стороны (если ориентироваться по ходу движения мотоблока) в отверстия кронштейнов с приваренными полосами. А с левой стороны на её конец надевается ещё одна такая же дистанционная втулка и приваривается качалка с отверстием диаметром 8,2 мм для тяги. Тяга (проволока диаметром 8 мм) соединяет качалку и рычажок переключения передач, установленный на валу КПП.



Для возможности подсоединения к мотоблоку грузовой тележки на раме сварен узел сцепки. Он выполнен из отрезков стальной полосы сечением 60x7 мм и состоит из горизонтальной консоли и стойки, усиленной ребром жёсткости. Задний конец консоли выступает за стойку на 60 мм, а к стойке на высоте 122 мм приваривается ушко, соответствующее выступу консоли. В обеих деталях просверливаются соосные отверстия диаметром 22 мм. Между ними вставляется втулка дышла тележки (120-мм отрезок стальной трубы с внутренним диаметром 22 мм) и узел скрепляется шкворнем.

Силовой агрегат и трансмиссия мотоцикла были рассчитаны на скорость до 85 км/ч (до 5500 об/мин), которая для «огородной» машины оказалась совершенно ни к чему. Поэтому в трансмиссию пришлось ввести узел промежуточного вала с двумя понижающими цепными передачами, позволившими снизить число оборотов в 13,5 раза и значительно повысившими «тяговитость» мотоблока. К правой задней подкосной стойке рамы (если ориентироваться по ходу движения мотоблока), отступив от оси втулки приводного вала 105 мм, приваривается первый трубчатый кронштейн перпендикулярно плоскости рамы, а отступив ещё 185 мм — другой такой же трубчатый кронштейн подвески (крепления) промежуточного вала.

В кронштейны вставляются пальцы резьбовых тяг, а в отверстия в пальцах пропускаются концы самих резьбовых тяг механизма натяжения цепной передачи второй ступени. Эти пальцы и тяги, как на растяжках, поддерживают правый конец промежуточного вала. Пальцы в трубчатых кронштейнах удерживаются за счёт трения.

Нижнее отверстие в правой щеке, куда раньше вставлялась ось маятниковой вилки мотоцикла, рассверливается до диаметра 16 мм. Это — место крепления большого Г-образного кронштейна промежуточного вала в сборе. В качестве крепежа здесь выступает 40-мм болт М16, вставленный в паз кронштейна и отверстие в правой щеке изнутри. Снаружи под его гайку подкладывается соответствующая плоская (толщиной 4 мм) и пружинная шайбы. Изнутри же болт удерживает от поворота точная подгонка (плотное прилегание) грани головки болта к торцу лапки резьбовой тяги, служащей механизмом натяжения цепи первой ступени. Тяга вставляется в отверстие полки кронштейна со стороны корпуса промежуточного вала и затягивается гайкой.

Что касается верхних отверстий диаметром 12 мм в щеках, то они служат для установки фасонных болтов, за которые зацепляются крюки рамки навесных орудий. Болты здесь накрепко затягиваются гайками с пружинными шайбами.

В передней части рамы мотоблока установлен на «штатных» крепёжных кронштейнах силовой агрегат — от мотоцикла «Минск» (ММВЗ-3.115). Отверстия в кронштейнах расточили в пазы для дополнительной возможности регулировки натяжения цепи трансмиссии. А чтобы 10-сильный двигатель не перегревался даже при длительной работе на малых скоростях и при больших нагрузках, справа установили вентилятор принудительного воздушного охлаждения для обдува цилиндра и его головки. Причём последнюю развернули на 90° против часовой стрелки по сравнению со штатным положением.

Вентилятор установили на продолжении вала ротора генератора. Для этого использовали длинный болт с резьбой М7 на конце, пружинную шайбу, удлинительную втулку с двумя штырями, изготовленными из 3-мм спицы колеса от мотоцикла М105 «Минск», и обжимающие крыльчатку с обеих сторон специальные шайбы с внешним диаметром 30 мм. Чтобы удлинительная втулка могла пройти через крышку генератора, в последней просверлили строго соосно валу ротора отверстие диаметром 17,5 мм. Здесь поставили сальник, выполненный из 5-мм войлока.

Кроме того, в роторе пришлось высверлить гнездо (глухое отверстие) глубиной 6,5 мм и диаметром 3,3 мм — под штырь удлинительной втулки. Другой её штырь вставляется в крыльчатку и служит своеобразной шпонкой.

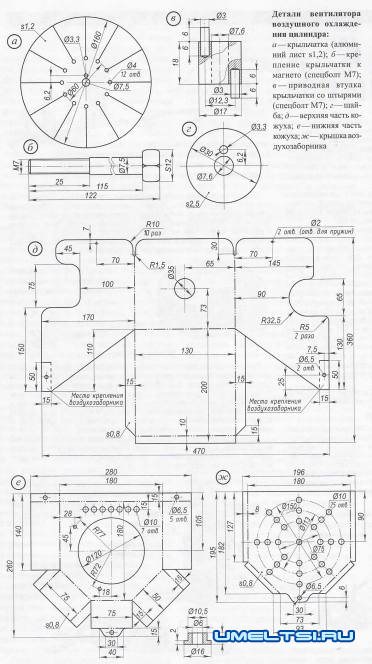

Кожух вентилятора разборный. Состоит из верхней части, являющейся воздуховодом, и нижней, которая служит воздухозаборником. Обе части выполнены из кровельного 0,8-мм стального листа по соответствующим развёрткам и соединены заклёпками из 3-мм алюминиевой проволоки (по две заклёпки на одно соединение).

Воздухозаборник крепится к крышке генератора двумя болтами Мб под ключ на 10 мм (удлинёнными на 15 мм по сравнению с прежними). Но не вплотную, а через распорные втулки. Под головки болтов подложили обычную и пружинную шайбы.

Крышка у воздухозаборника съёмная, крепится к нему снизу болтом Мб. Верхняя часть крышки удерживается отгибом воздуховода.
Скрепляются обе части кожуха друг с другом двумя болтами Мб, а щёки воздуховода стягиваются на цилиндре пружиной, для которой в них выполнены отверстия диаметром 2 мм.

Как уже подчёркивалось, для лучшего обдува головку цилиндра развернули на 90° против часовой стрелки. Круглую крышку, которая закрывает червяк сцепления, подрезали по форме изгиба боковой стенки воздухозаборника для плотной стыковки. Закручивается теперь эта часть крышки на один болт с пружинной шайбой.

Рычаг кикстартёра выправили до прямого угла (шлицы идут перпендикулярно рычагу и параллельно его лапке) — так удобнее заводить двигатель: больше стало места для ноги. К рычагу переключения передач под небольшим углом приварили кронштейн из стальной полосы сечением 20x7 мм, к которому подсоединили тягу переключения передач.

Глушитель самодельный. Для его корпуса использовали патрубок глушителя мотоцикла «Минск». Задний, развальцованный внутрь конец этого патрубка выровняли на дюймовой стальной трубе до диаметра остальной его части. Затем установили на своё место самодельную вставку с отводной трубкой и закрепили двумя винтами М4. Как показала практика, такая «начинка» значительно снижает шум при работе двигателя.

К отводной трубе приварили кронштейн для крепления к правой подножке водителя, в которой на удалении 10 мм от конца просверлили горизонтальное сквозное отверстие диаметром 8 мм. Длина кронштейна и положение его на отводной трубке определили по месту.

Звёздочки 21 (14 зубьев), 22 (42 зуба) и цепь ПР 12,7 — от мотоцикла «Минск» (ММВ33.112). А вот 23 (8 зубьев) — самодельная, рассчитанная на работу с цепью ПР 19,05. Заготовку для этой звёздочки (без центрального отверстия диаметром 20 мм под вал) выточили на токарном станке. На сверлильном станке параллельно оси выполнили отверстие диаметром 5 мм под шпонку. Затем вновь на токарном станке просверлили в заготовке центральное (осевое) отверстие диаметром 20 мм. Перейдя опять на сверлильный станок, получили восемь равноудаленных зубьеобразующих отверстий. До нужной конфигурации зубья звёздочки довели вначале ножовкой по металлу, а потом — напильником. Оставшееся полуотверстие под шпонку доработали надфилем до прямоугольного паза. Наконец, готовую звёздочку подвергли закалке: нагрели её в пламени газовой горелки и резко охладили в воде.

Звёздочка тА — 39-зубая с шагом 19,05 мм — от жатки комбайна СКПР-6. Она посажена на приводной вал колёс так, чтобы плоскости вращения её и малой звёздочки промежуточного вала строго совпадали. С валом ступица звёздочки соединена цилиндрическим штифтом диаметром 7 мм, вставленным в предварительно просверленное одновременно в обеих деталях соответствующее диаметральное отверстие.

Колёса с шинами размером 5.00-10" использованы от сельхозтехники. Ведущим является правое колесо. В его ступицу вместо подшипников вставлена втулка. Ступицу вместе со втулкой и валом мотоблока просверлили по диаметру насквозь сверлом диаметром 7,9-мм при затянутых гайках вала. После этого в отверстие запрессовали штифт — прямой (без шляпки) стержень диаметром 8 мм и длиной 90 мм, выполненный из клапана двигателя автомобиля «Москвич». Заблаговременно в штифте в 3 мм от его конца наметили керном и просверлили отверстие диаметром 3 мм для того, чтобы вставить сюда впоследствии шплинт из гвоздя. Другой конец штифта оставили после запрессовки выступать над ступицей примерно на 15 мм, нагрели с торца газовой горелкой и ударами молотка сформировали из него головку.

Левое колесо установлено на двух радиальных шарикоподшипниках 80205, закрытых дополнительно манжетами (из комплекта этого же колеса).

Участок центрального вала, имеющий максимальный диаметр 31 мм, располагается между внутренним подшипником левого колеса и подшипником несущей втулки (что приварена к раме мотоблока), закрытым 3-мм толщины шайбой, служащей своеобразным сальником.

К этому участку приварили кронштейн механизма блокировки, имеющий длину, на 15 мм превышающую радиус окружности, на которой находятся центры отверстий в дисках под крепёжные болты левого колеса.

Блокировка левого (по ходу мотоблока) колеса производится в необходимых случаях. Для этого, остановив мотоблок, достаточно ввести в зацепление с кронштейном блокировки (приваренным, как уже отмечалось, к ведущему валу) специальную втулку. Последняя — из отрезка стальной полудюймовой трубы, в одном конце которого нарезана внутренняя резьба, соответствующая резьбе шпилек (М16), соединяющих диски колеса, а недалеко от другого конца просверлено диаметральное отверстие под вороток из 200-мм гвоздя {или стальной проволоки диаметром 6 мм). Втулка наворачивается на одну из шпилек взамен гайки. После заворачивания втулки вороток из неё следует извлечь.

Обжимные кольца с грунтозацепами и фиксирующие их на колёсах скобы выполнили из отрезков стальных полос поперечным сечением 20x4 мм. Полосы на 10 мм короче длины окружности накачанной покрышки, их концы сварены встык с 60-мм накладкой. 100-мм грунтозацепы приварены к кольцам по 12 штук, через равные промежутки. В каждом четвёртом грунтозацепе (через 120°) в 15 мм от их краёв сделаны отверстия с резьбой М8. В них вкручены до упора головок соответствующие винты, выступающие с тыльной (по ходу) стороны примерно на 20 мм наружу. Головки винтов приварены к грунто-зацепам. Кольца со всем этим «венцом» набиваются молотком на приспущенные колёса до середины покрышки. Затем на винты надеваются зацепленные за закраины обода скобы, заранее изготовленные из отрезка той же стальной полосы с 8-мм отверстием в верхней {закрученной на 90°) части и зажимаются гайками с контргайками. Давление в камерах колёс повышают до нормы, чтобы кольца и скобы плотно обжимали свою покрышку.

Ручка «газ» приспособлена от мотоцикла М-105 «Минск». Рычаг сцепления — от мотоцикла ИЖ-7.107 «Планета-5».
Рама навесных орудий быстросъёмная. Крюки фиксируются на фасонных болтах подпружиненными Г-образными запорами, выполненными из стальной полосы. Сама рама в рабочем и транспортном положении удерживается П-образной гребёнкой. Гнёзда для установки навесных орудий на задней поперечине рассчитаны на серийные стояки от тракторных культиваторов.

На подседельных дугах рамы при необходимости можно закрепить небольшой грузовой ящик (кузовок) для перевозки на небольшие расстояния овощей и корнеплодов или малогабаритных грузов массой до 50 кг.

Хорошая покраска топливного бака, ёмкости для хранения инструментов и принадлежностей, рамы навесных орудий, кожуха вентилятора принудительного охлаждения и дисков колёс придаёт мотоблоку-работяге заводской вид. Многие даже не верят, что мотоблок— самодельный. О надёжности этого механического помощника и говорить не приходится — залогом тому его простая конструкция.
Е.ФЕОФИЛАКТОВ.
