Простой багажник для автомобиля своими руками

Раздел: Полезные приспособления
багажник для автомобиля своими руками

Привезти несколько листов тонкого материала типа оргалита, тонкой фанеры и других — проблема, с которой часто сталкиваются домашние умельцы. Наш автор нашёл решение, соорудив для этой цели простой багажник для своего автомобиля.



Однажды мне нужно было привезти несколько листов HDF1. Этот современный материал, без которого редко обходятся мебельщики, качественный и при этом недорогой. Листы не требуют дальнейшей отделки, выпускаются различных цветов и опенков. Вот только самостоятельно доставить их до мастерской - большая проблема. Размеры заготовок-2,8 x 2,07 м и толщина-всего 3 мм. На обычные дуги легкового автомобиля просто так не погрузишь. Другой вариант - нанять «Газель». Но тогда цена доставки будет сопоставима со стоимостью материала, да и везти придётся практически «воздух».

Решение проблемы: материал для автомобильного багажника



Для начала, чтобы привезти материал, нужно распустить листы вдоль на две части - эту услугу оказывают многие торговые фирмы. Затем положить листы на плоское основание соответствующего размера.

Таким основанием послужил у меня самодельный багажник простейшей конструкции. Листы я положил на доски, уложенные вдоль автомобиля, а передний край всей пачки впереди прижал поперечной доской, соединённой болтами с продольными досками. Эта «торцевая» доска препятствует отрыву материала от основы встречным потоком воздуха.

Сверху весь набор прижал к основанию специальными поперечными досками, притянутыми к багажнику стягивающими лентами. У поперечных досок по краям имеются вырезы для лент (чтобы не соскочили), а кромки этих вырезов закруглены - так ленты не перетрутся при транспортировке материалов.

Конечно, самая главная деталь всей этой системы - деревянный съёмный щит, надеваемый на дуги автомобиля. На нём остановлюсь подробнее.

Сделать багажник своими руками-очень просто



Деревянный багажник я сделал за один рабочий день из сухих строганых досок, купленных в строительном супермаркете. Материал - ель, желательно, без сучков (нельзя допустить, чтобы сучок вылетел во время движения автомобиля).

Всего понадобилось 4 доски размерами 3000 x 120 x 20 мм. Они обошлись совсем недорого, рублей 500 по ценам 2009 года. Запомнилось, что специальный багажник для перевозки только лишь одного велосипеда стоил в 10 раз дороже! А у моего багажника в 10 раз больше возможностей!

Каждую доску я распустил вдоль на две части и напилил по длине в размер - так из одной доски получилось 4 заготовки. А всего нужно 11 продольных планок и 4 поперечных. Затем рубанком острогал кромки. У продольных планок ещё и скруглил их фрезером.

К дугам автомобиля струбцинами прижал поперечные планки, а к ним прикрепил саморезами крайние продольные. Так получил габаритные размеры изделия. Затем на клею и саморезах собрал щит багажника.

Положив собранный щит на дуги автомобиля, нашёл положение двух других поперечных планок и зажал их струбцинами. Каждая дуга оказалась зажатой между двух поперечин. Осталось снять щит и связать окончательно все планки на клею и саморезах.



Установка багажника на автомобиль



Когда появляется необходимость привезти груз, вначале ставлю деревянный багажник на автомобиль таким образом, чтобы дуги оказались между поперечных планок щита. Затем в отверстия сверху вставляю мебельные болты. Вверху головки болтов утоплены и при завинчивании гаек они не проворачиваются за счёт части шляпки квадратного сечения. Всего имеется четыре точки крепления: в каждой из них - пластина и два мебельных болта с гайками-«барашками».

Этот деревянный багажник выручает меня уже 7 лет: на нём я перевозил листы металла, двери, зеркало, велосипед и многие другие грузы, которые невозможно доставить на обычных дугах.

багажник для автомобиля своими рукамибагажник для автомобиля своими руками

- Габариты будущего щита определил по месту, зажав струбцинами две поперечины, а к ним прикрутил шурупами две крайние продольные планки.
- Сборка щита: крепление набора продольных планок к поперечинам.

багажник для автомобиля своими руками

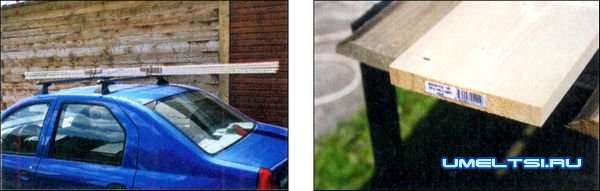

- ВСЕГО ПОНАДОБИЛОСЬ 4 ЗАГОТОВКИ - ДОСКИ СЕЧЕНИЕМ 120 * 20 ММ И ДЛИНОЙ З М.

багажник для автомобиля своими руками

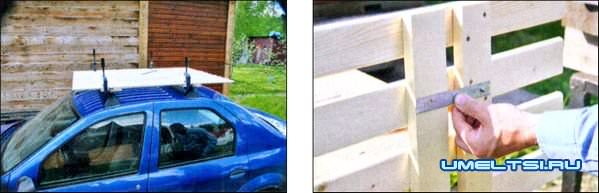

- Определение положения двух других поперечных планок.
- Разметка отверстий для болтов крепления пластины. Багажник фиксируется на дугах с помощью 4 пластин.

багажник для автомобиля своими руками

- Чтобы изделие служило долго, я покрыл его лаком для наружных работ.

Степан Шкантов
