Котел длительного горения своими руками

Современные твердотельные котлы от именитых производителей имеют несколько существенных недостатков, одним из которых является нерациональный расход топлива. Иными словами, за расходными материалами необходимо постоянно следить, ведь не подложив следующую порцию эффективность отопления снижается в разы.

Нерациональный расход дров, брикетов, пеллет или других твердых топливных материалов приводит к повышенным затратам на отопление. Одним из самых эффективных решений данной проблемы является покупка котла длительного горения, однако мало кто знает, что подобное приспособление можно сделать вручную. Подобные котлы поддерживают продолжительность тления твердого топлива и сохраняют высокую температуру в течение длительного промежутка времени. Некоторые заводские модели котлов могут работать без подкидывания топлива в течение 20-25 часов, а также способны давать тепло практически от всех видов твердого топлива, в том числе и от сжигаемых отходов жизнедеятельности.

Что понадобиться для производства самодельного котла длительного горения?

Прежде всего необходимо подготовить технику и чертежи. Практически все схемы и чертежи котла можно найти на просторах всемирной сети. Из техники же понадобится:
⚫ сварочный аппарат и несколько пачек электродов;
⚫ углошлифовальные машинки или электрический лобзик;

Котел длительного горения своими руками чертежи



Котел длительного горения чертежКотел длительного горения чертеж


Из материалов, которые понадобятся для создания подобного котла, следует закупить:
✓ трубу 130 см и диаметром 50 см с толщиной стенок в 3-4 мм;
✓ трубу длиной 150 см и 45 см в диаметре с толщиной стенок в 3-4 мм;
✓ несколько 1250х2500х2,5 см листов прокатного метала, из которых сделать две большие трубы;
✓ 120 см трубу диаметром 5-7 см;
✓ стальные кольца диаметром 50 см, шириной в 2,5 см;
✓ лист прокатного метала на дверцу и отсек для очистки от золы;
✓ задвижки, ручки и петли;
✓ швеллер и уголок;
✓ асбестовое защитное полотно;
✓ асбестовый уплотнитель.


Процесс изготовления самодельного котла длительного горения при наличии всех необходимых чертежей пройдет без затруднений.

Корпус котла

Котел длительного горения своими руками

Две трубы 150 и 130 см в длину вложить друг в друга и соединить при помощи стального кольца.

Котел длительного горения своими руками

Из листа прокатного металла вырезать круг диаметром 45 см и заварить им днище внутренней трубы. В итоге должна получиться 45 см бочка, к которой следует приварить контур водонагрева шириной в 2,5 см.

Котел длительного горения своими руками

В нижней части резервуара вырезать прямоугольное 15-16 см отверстие высотой в 8-10 см. Оно будет служить в качестве дверцы отсека для очистки от золы. Приварить люк, приделать дверцу, прикрутить петли, ручку и задвижки.

Котел длительного горения своими руками

В верхней части резервуара прорезать отверстие, с помощью которого топливо будет помещаться в котел. Размеры отсека определить на глаз.

Котел длительного горения своими руками

Приварить загрузочный резервуар, приделать дверцу с задвижками и петлями. В большинстве случаев, следует сделать двойную дверцу, проложив между металлическими листами теплоизоляционную прокладку из асбеста, а также уплотнительный асбестовый шнур в местах стыка дверцы с котлом.

Котел длительного горения своими руками

Приварить выпускной патрубок к верхней части котла. Именно из этого патрубка отработанный газ будет выводиться в систему дымохода.

К водяной рубашке приварить 40-45 мм патрубки, с помощью которых котел будет подключаться к отопительной системе. Нарезать резьбу по часовой стрелке.



При помощи шлифовальной машинки затереть сварочные швы. Опресовать рубашку котла под давлением 2кг на 1 кв см. площади. Качество швов следует проверить очень тщательно. В случае, если швы некачественные – устранить огрехи.

Изготовление воздушного распределителя для самодельного котла длительного горения также не должно составить никаких сложностей.

Из металлического листа следует вырезать круг, немного меньший, чем внутренний диаметр самодельного котла (42-44 см).

Котел длительного горения своими руками

В центре круга следует вырезать 5-6 см отверстие (в соответствии с диаметром воздухораспределительной трубы).


В получившееся отверстие вставить трубу и загерметизировать её при помощи шва.

Котел длительного горения своими руками

К нижней поверхности круга приварить куски швеллера (уголка) в виде лопастей. Приварить петлю, при помощи которой конструкцию можно будет опускать и поднимать на нужный уровень.

Приспособить заслонку, которая будет регулировать подачу воздуха в отсек, в котором будет происходить сгорание твердого топлива.

Из металлического листа вырезать блин диаметром в 50 сантиметров, после чего в центре которого оборудовать дыру в 7-8 см. Вставить готовую конструкцию в котел. Верхний конец патрубка поместить в отверстие и тщательно заварить. К петле прикрепить шнур или трос, отвечающий за спуск и подъем распределителя.

Котел длительного горения своими руками

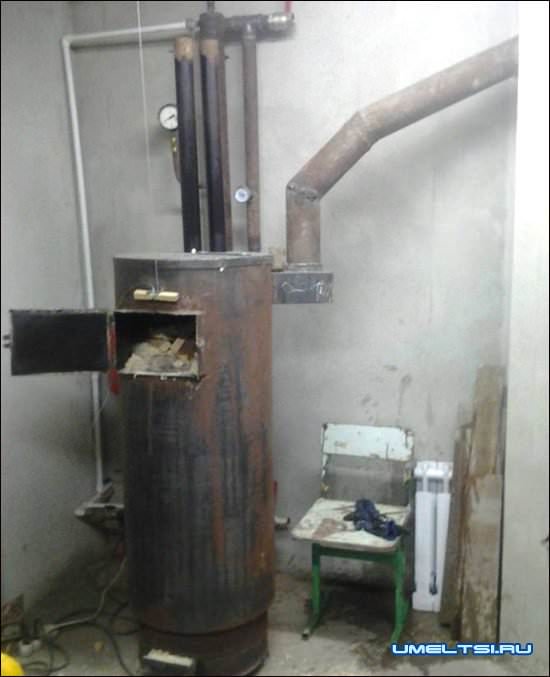

Самодельный котел длительного горения, изготовленный своими руками, готов к использованию. В общей сложности, подобная конструкция обходится значительно дешевле, чем её заводские аналоги. К котлу необходимо приспособить датчики тепла и давления, а также ознакомиться с техникой безопасности при использовании подобных отопительных приспособлений.

Котел длительного горения своими руками видео



Источник самоделок:http://www.umeltsi.ru
