Поддержка для длинных деталей

Раздел: Полезные приспособления
Поддержка для длинных деталей

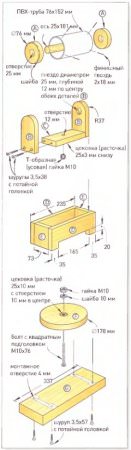

Выполняя работу на портативном станке, установленном на верстаке, сложно удерживать длинные детали при обработке. Предлагаемое приспособление поможет обойти подобные трудности. Устойчивая опора отлично поддерживает заготовки, а высота ролика из ПВХ тонко регулируется в диапазоне 25 мм поворотом диска F. Сначала выпилите деревянные шайбы А и вклейте их зпоксидным клеем в ролик из ПВХ-трубы.

Поддержка для длинных деталейВыполняя работу на портативном станке, установленном на верстаке, сложно удерживать длинные детали при обработке. Предлагаемое приспособление поможет обойти подобные трудности. Устойчивая опора отлично поддерживает заготовки, а высота ролика из ПВХ тонко регулируется в диапазоне 25 мм поворотом диска F. Сначала выпилите деревянные шайбы А и вклейте их зпоксидным клеем в ролик из ПВХ-трубы. В центральные отверстия шайб вставьте ось - круглый деревянный стержень диаметром 25 мм. При необходимости отшлифуйте отверстия изнутри, чтобы ось вращалась свободно. С помощью клея и шурупов соедините детали опоры ролика В и С, вставив ось ролика в отверстия деталей В. Затем соберите насухо (без клея) основание (детали D, Е). Опора ролика В, С должна плотно входить в основание, не зажимаясь при этом. Если опора двигается внутри основания слишком туго, слегка отшлифуйте ее края, а если слишком свободно - немного уменьшите длину деталей основания D или Е, обработав их торцы шлифовкой в зависимости от того, в каком направлении смещается опора.

Далее скрепите детали основания с помощью клея и шурупов. Вставьте болт с квадратным подголовком в отверстие диска регулировки высоты F, затяните его с помощью шайбы и стопорной гайки, а затем вверните болт в Т-образную (усовую) гайку, установленную в опоре ролика. Вставьте опору ролика в основание, а затем закрепите основание на опорной плите G. Толщина опорной плиты может быть увеличена или уменьшена в зависимости от высоты имеющихся на стольных станков. Чтобы ролик находился точно на одном уровне с рабочей поверхностью станка, установите оба предмета на верстаке на расстоянии, соответствующим длине обрабатываемой заготовки. Закрепите роликовую опору на краю верстака струбцинами, а затем положите правило на ролик и рабочий стол станка. Поворачивая диск регулировки высоты, добейтесь, чтобы между правилом и рабочим столиком станка не было просветов по всей длине.

Поддержка для длинных деталей
