Меряем угол - ШТАНГЕНЦИРКУЛЕМ

Оказывается, что штангенциркулем можно снимать не только линейные, но и угловые размеры, скажем, величину конусности или уклона различных деталей. Получить такой инструмент можно, усовершенствовав, например, известный многим штангенциркуль типа ЩЦ-1 («маузер») с щупом глубиномера. Предел его линейных измерений равен 130'мм, что вполне удовлетворит деловом потребностям самодеятельного Кластера.

Суть усовершенствования заключается в следующем.

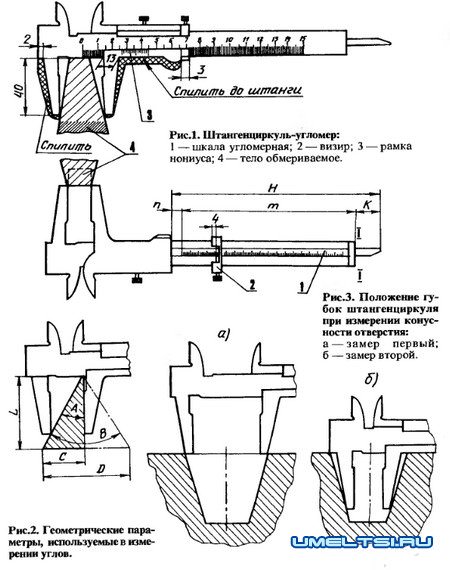

Губки и рамку нониуса необходимо опилить согласно рис.1. Это не уменьшит жесткость инструмента и позволит измерять конусность не только наружных поверхностей, но и отверстий, и углублений.Взаимосвязь измеряемых углов с длиной губок довольно проста (рис. 2): для уклона с углом А раствор губок С определяется по формуле С = L*tgA, где L —длина губок, равная 40 мм; для конусности с углом В = 2А раствор губок D определяется по формуле B-D = 2С = = 2L-tgB/2. Каждому углу В соответствует свой раствор D, то есть если В=1°, то D=0,7 мм, если В=5°, то D=3,5 мм, если В=115°, то D=125,6 мм и т.д.

Затем щуп глубиномера надо снабдить шкалой угловых величин, штангу — подвижным визиром с риской. Но перед этим целесообразно определить дистанцию т, соответствующую измеряемому углу:
m = H-(k+n), где длина линейки Н = 140 мм, k = D, дистанция начала отсчета п = 4 мм.
Итак, для угла в 1° дистанция m = 140 - (0,7+4) = 135,3 мм, для 5° - 132,5 мм, для 115°— 10,4 мм и т.д.

Штрихи и цифры на щуп лучше всего наносить способом травления или точечной чеканки острозаточенным кернером. Начинать надо от торца штанги (отметка I — I), последовательно устанавливая величину дистанции m (если рекомендованные способы окажутся затруднительными, то угломерную шкалу можно сделать по-другому — наклеить полоску бумаги, нарисовать на ней цифры черной тушью и покрыть лаком). При цене деления, например, 30 с получится четкая удобочитаемая шкала.



Пользование инструментом не составляет трудностей.
Угол при вершине конуса определяют следующим образом. Приставив вершину к штанге между губками, последние прижимают к телу конуса, подводят визир вплотную к рамке нониуса и фиксируют винтом. Затем вынимают конус и смыкают губки. Перевернув штангенциркуль, с угловой шкалы против визирной риски считывают величину угла.

При измерении усеченного конуса (рис. 1) его также приставляют меньшим основанием к штанге, сводят губки штангенциркуля и фиксируют визир. Затем губки перемещают к меньшему основанию. Визирная линия при этом показывает величину угла при вершине, то есть 20°.

Аналогично измеряют конусность отверстия (рис. 3).
При определении угла уклона (рис. 2) показатель С линейной шкалы удваивают, к полученной цифре подводят нулевой штрих рамки нониуса, а к рамке — визир. После чего губки инструмента смыкают и смотрят на визирную линию: на угловой шкале она должна показать величину, половина которой составляет искомый угол.

Штангенциркуль бывает и без щупа глубиномера. Тогда паз под него в штанге надо фрезеровать.
