Автоклав своими руками

Автоклав для домашнего консервирования


Если вы стали обладателем молочного бидона, который по прямому назначению использовать не планируете, имейте в виду, что при небольшой модернизации он может стать очень полезным в домашней кулинарии из него можно сделать автоклав своими руками.


Для изготовления вместительного нержавеющего автоклава я использовал алюминиевую флягу (бидон) на 40 л, в которой помещается 30 банок по 0,5 л.

Автоклав из молочного бидона своими руками чертежи


В крышку вмонтировал манометр на 6 атм. и ниппельный клапан с наружной резьбой от велосипедной камеры старого образца (можно от мопеда). При врезке ниппеля вентиль уплотнил паронитовой прокладкой и зажал с помощью гайки и шайбы (см. фото). Два прижимных кольца можно выточить на станке или вырезать болгаркой, что гораздо проще. Для этого на листе стали толщиной 4 мм делаем разметку (см. рис.). Вырезав по внутренней и наружной окружностям, оставляем видными линии — припуск на обработку. Окончательную доводку осуществляем на наждаке.

Кольца совмещаем, зажимаем тисками и сверлим 10 отверстий d 9 мм. К нижнему кольцу привариваем соответствующее количество гаек М8 и разрезаем его пополам.

Автоклав своими руками

Автоклав своими руками


Эксплуатация домашнего автоклава


■ На дно автоклава кладем подставку из полосового железа высотой 20 мм. Заливаем воду ниже уровня 20 мм.
■ Ставим первый ряд банок, закрываем крышками, кладем тонкую сетку, ставим второй ряд и т.д.
■ Полукольца закладываем за борт горловины фляги, надеваем крышку с резиновой прокладкой, сверху — кольцо с болтами, равномерно зажимаем.
■ Для проверки закачиваем воздух до давления 2 атм. (я испытывал емкость двое суток 5 атм.). Убедившись в герметичности бидона, стравливаем воздух. Нагревать емкость можно как на газовой плите или печке, так и паяльной лампой.
■ Подняв давление до 1 атм., держим час. Потом еще один час при 2 атм.
■ Даем автоклаву остыть до полного падения давления, вскрываем ее, достаем банки и закатываем крышками.

Совет
Для усиления цилиндрической части фляги можно перетянуть ее 5-6 стандартными стальными хомутами соответствующей длины, расположенными на равном расстоянии друг от друга.

Автоклав своими руками видео



Виктор БРАТУ С, г. Дубравка Житомирской обл.
Фото автора



Готовим продукты под давлением. Автоклав из газового баллона


Бытовой автоклав работает по очень простому принципу. Здесь используется промышленная технология термообработки сырых продуктов питания. Устройство, которое изображено ниже на схеме, является герметично закрытым металлическим резервуаром, в конструкции которого предусмотрен манометр, клапан, и воздушный вентиль. Он выполняет сразу две трудоемкие функции – стерилизатора и кастрюли-скороварки.

Как сделать автоклав из газового баллона


Очень выгодный и надежный самодельный автоклав изготовляют из старого баллона из-под пропана. Его достоинство заключается в том, что он изначально рассчитан на работу под большим давлением. Для этого он выполнен в цилиндрической форме, его корпус имеет закругленные торцы и металлические стенки с толщиной от 3 мм и больше.

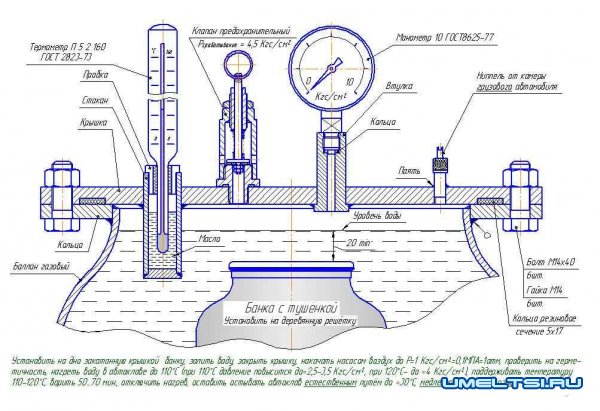

схема автоклава из газового баллона

схема автоклава из газового баллона

чертеж автоклава из газового баллоначертеж автоклава из газового баллона

Чтобы сделать такой автоклав, берем газовый баллон, в обязательном порядке выкручиваем кран, хорошо продуваем воздухом или заливаем водой. Это делается для удаления остатков пропана. Воду сливаем, просушиваем. После этого отмечаем на корпусе горизонтальную линию выше верхнего заводского шва на 5 мм, и ровно режем болгаркой.

автоклава из газового баллона руками

автоклава из газового баллона своими руками

Переходим к фланцу. Он должен иметь следующие размеры: внешний диаметр – 390 мм, внутренний диаметр – 303 мм, толщина металла – 10 мм. Лучше всего фланец заказать у токаря, но автор изготовил такой при помощи болгарки. Когда фланец будет сделан, его нужно приварить, пройти внутренним и внешним швом.

Следующий этап – изготовление крышки. Для этого берем металл толщиной 5…10 мм. На крышку следует установить ниппель, манометр, стойку для градусника и кран Маевского. Автор делал крышку без предохранительного клапана и вот почему. Пользователи таких автоклавов делятся в интернете своим опытом: когда предохранительный клапан срабатывает, в автоклаве банки просто взрываются. Поэтому был выбран не клапан, а кран Маевского, и в случае с избыточным давлением его можно понемногу стравливать.

Манометр рекомендуется ставить со шкалой до 6 атмосфер, термометр – до 200°C или до 150°C.

Дальше нужно врезать в нижнюю часть баллона два ТЭНа (автор использовал 2 шт. по 1 КВт) и сливной кран.

 автоклава из газового баллона

 автоклава из газового баллона

 автоклава из газового баллона

Вот теперь автоклав из газового баллона готов к работе.

 автоклава из газового баллона

После помещения банок в автоклав – 24 шт. по 0,5 л – автор поднимает давление до 1,5 атмосфер, используя компрессор из старого холодильника. Это нужно, чтобы предотвратить срыв крышки во время нагрева.
