Электрошокер своими руками

Среди средств самозащиты электрошоковые устройства (ЭШУ) - не на последнем месте, особенно по силе психологического воздействия на злоумышленников. Однако и стоимость имеют немалую, что побуждает радиолюбителей к созданию электрошокера своими руками их аналогов.

Не претендуя на сверхоригинальность и суперновизну идей, предлагаю свою разработку, повторить которую под силу любому, кто хотя бы раз в жизни имел дело с намоткой трансформатора и монтажом наипростейших устройств типа детекторного радиоприёмника с усилителем на одном - двух транзисторах.

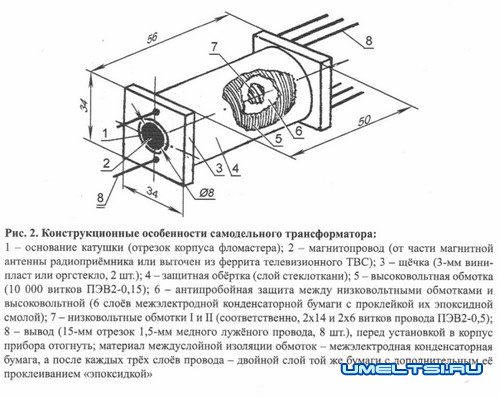

Основу предлагаемого мною электрошокера своими руками составляют (рис. 1а) транзисторный генератор, преобразующий постоянное напряжение от источника электропитания типа гальванической батареи «Крона» («Корунд», 6PLF22) или аккумулятора «Ника» в повышенное переменное, с типовым умножителем U. Очень важным элементом ЭШУ является самодельный трансформатор (рис. 1б и рис. 2). Магнитопроводом для него является ферритовый сердечник диаметром 8 и длиной 50 мм. Такой сердечник можно отколоть, например, от магнитной антенны радиоприёмника, предварительно надпилив исходный по окружности краем абразивного камня. Но эффективнее работает трансформатор, если феррит - от телевизионного ТВС. Правда, в этом случае придётся из базового П-образного магнитопровода вытачивать цилиндрический стержень требуемых размеров.

Трубкой-основой каркаса для размещения на нём трансформаторных обмоток служит 50-мм отрезок пластмассового корпуса от уже отработавшего своё фломастера, внутренний диаметр которого соответствует вышеназванному ферритовому стержню. Щёчки размером 40x40 мм вырезают из 3-мм листа винипласта или оргстекла. С трубкой-отрезком корпуса фломастера их накрепко соединяют, предварительно смазав посадочные места дихлорэтаном.

Для трансформаторных обмоток используется в данном случае медный провод в эмалевой высокопрочной изоляции на основе винифлекса. Первичная 1 содержит 2x14 витков ПЭВ2-0.5. У обмотки 2 их почти вдвое меньше. Точнее, в ней - 2x6 витков того же провода. Зато высоковольтная 3 имеет 10 000 витков более тонкого ПЭВ2-0,15.

В качестве межслойной изоляции вместо плёнки из политетрафторэтилена (фторопласта) или полиэтилентерефталата (лавсана), обычно рекомендуемых для таких обмоток, вполне приемлемо использование 0,035-мм межэлектродной конденсаторной бумаги. Ею целесообразно запастись заранее: например, извлечь из 4-микрофарадных ЛСЕ1-400 или ЛСМ-400 от установочной старой арматуры под лампы дневного света, давно выработавшей, казалось бы, свой ресурс, и разрезать точно по рабочей ширине каркаса будущего трансформатора.

После каждых трёх «проволочных» слоёв в авторском варианте широкой кистью непременно выполнялась «промазка» получающейся обмотки эпоксидным клеем, слегка разведённым ацетоном (чтобы «эпоксидка» была не очень вязкой) и в 2 слоя прокладывалась конденсаторнобумажная изоляция. Далее, не дожидаясь отвердения, намотка продолжалась.



Во избежание обрыва провода вследствие неравномерности вращения каркаса при намотке, ПЭВ2-0.15 пропускался через кольцо. Последнее висело на пружине из стальной проволоки диаметром 0,2 - 0,3 мм, несколько оттягивая провод кверху. Между высоковольтной и остальными обмотками устанавливалась антипробойная защита - 6 слоёв той же конденсаторной бумаги с «эпоксидкой».

Концы обмоток припаяны к штырькам, пропущенным через отверстия в щёчках. Однако выводы можно сделать, не разрывая провода обмотки, из того же ПЭВ2, складывая в 2, 4, 8 раз (в зависимости от диаметра провода) и скручивая их.

Готовый трансформатор обматывают одним слоем стеклоткани и заливают эпоксидной смолой. Выводы обмоток при монтаже прижимают к щёчкам и укладывают с максимальным разведением концов друг от друга (особенно у высоковольтной обмотки) в соответствующий отсек корпуса. В результате даже при 10-минутной работе (а более длительного непрерывного использования защитному электрошокеру своими руками и не требуется) пробои у трансформатора исключаются.

В изначальном варианте конструкции генератор ЭШУ разрабатывался с ориентировкой на применение транзисторов КТ818. Однако замена их на КТ816 с любым буквенным индексом в наименовании и установка на небольшие пластинчатые радиаторы позволила уменьшить вес и размеры всего устройства. Тому же способствовало и использование в умножителе напряжения хорошо зарекомендовавших себя диодов КЦ106В (КЦ106Г) с высоковольтными керамическими конденсаторами К15-13 (220 пФ, 10 кВ). В итоге удалось практически всё уместить (без учёта предохранительных усов и штырей разрядника) в пластмассовый корпус типа мыльницы размером 135x58x36 мм. Вес защитного ЭШУ в сборе - около 300 г.

В корпусе между трансформатором и умножителем, а также у электродов со стороны пайки необходимы перегородки из достаточно прочной пластмассы - как мера по укреплению конструкции в целом и предосторожность, позволяющая избежать проскакивания искры с одного радиоэлемента монтажа на другой, а также как средство предохранения самого трансформатора от пробоев. С наружной части под электродами крепятся усы из латуни для уменьшения расстояния между электродами, что облегчает образование защитного разряда.

В авторском варианте конструкции электрошокера своими руками, расстояние между штырями-электродами составляет 30 мм, а длина короны - 20 мм.

Защитная искра образуется и без «усов»: между остриями штырей - рабочими органами, но при этом усиливается опасность пробоя трансформатора, «прошивки» монтажа внутри корпуса.

Вообще-то идея «усов» позаимствована у «фирменных» моделей и разработок. Взято, что называется, на вооружение и такое техническое решение, как использование выключателя непременно ползункового типа: во избежание самовключения, когда электрошоковое средство защиты покоится, скажем, в нагрудном или боковом кармане у его владельца.

Нелишне, думается, предупредить радиолюбителей о необходимости осторожного обращения с защитным ЭШУ как в период конструирования и наладки, так и при хождении с готовым электрошокером своими руками. Помните, что оно направлено против хулигана, преступника. Не превышайте пределов необходимой самообороны!
Чертежи и схемы электрошокера своими руками

Нажимаем->увеличиваем

Электрошокер своими руками

Электрошокер своими руками

А. АНЦИФЕРОВ
