Советы работы на пильном станке

Раздел: Секреты умельцев
Советы работы на пильном станке

1 Сделайте вспомогательный стол с нулевым зазором. Штатную вставку пильного стола можно заменить новой с нулевым зазором, однако гораздо проще соорудить временный стол, изготовление которого займет считанные секунды (фото слева). Установите параллельный упор станка так, кактребуется для распила. Затем прикрепите к пильному столу струбцинами или двухсторонним скотчем на тканевой основе лист оргалита толщиной 6 мм. Прижмите оргалит к столу обрезком доски, включите станок и медленно поднимите пильный диск на необходимую для распила высоту.

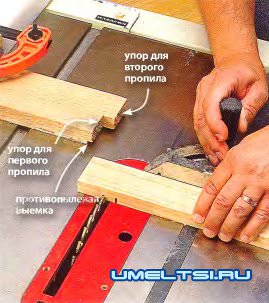

2 Двухступенчатый упор задает ширину паза. Если у вас нет пазового диска или требуется выпилить паз, ширина которого больше толщины диска, можно выпиливать широкие пазы последовательно при помощи сдвоенного упора. Ширина паза задается расстоянием между торцами двух упоров. Вычтите из требуемой ширины паза толщину пильного пазового диска. Уперев заготовку в первый упор, сделайте один пропил, затем прижмите заготовку ко второму упору и сделайте следующий пропил. Если вы пользуетесь обычным пильным диском, потребуется удалить лишнюю древесину между двумя пропилами. Для большей точности мы снабдили приспособление противопылевой выемкой, прикрепив к нему снизу с небольшим сдвигом проставку из 6-миллиметровой фанеры.
Советы работы на пильном станке

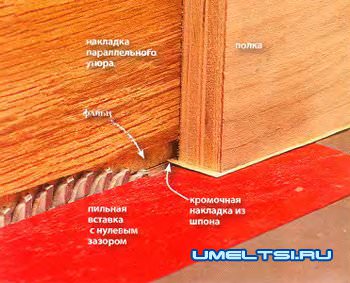

3 Подрезка свесов кромочных накладок. При подрезке выступающих краев кромочных накладок из шпона или деревянных планок трудно удерживать фрезер на узкой кромке фанерной полки. Чтобы облегчить работу, изготовьте накладку высотой 100-150 мм для параллельного (продольного) упора и пропилите в ней фальц, ширина которого должна быть не меньше толщины пильного диска. Прикрепите ьакладку к параллельному упору станка, выровняв боковую грань заподлицо сзубьями пильного диска. Проверьте правильность установки, проведя вдоль ynoDa обоезок доски: если диск касается обрезка, немного сдвиньте упор в сторону диска и проверьте снова. Удерживая полку кромкой вниз так, чтобы выступающий край кромочной накладки заходил в фальц приспособления (см. фото), опилите его заподлицо. Для качественного результата используйте диск с 80 твердосплавными зубьями и пильную вставку с нулевым зазором.
Советы работы на пильном станке

4 Подрезка концов кромочных накладок. Похожую технику можно использовать и для торцевания заподлицо деревянных планок, закрывающих кромки полки. В этом случае используйте разделитель из обрезка доски, в котором сделайте пропил чуть шире толщины пильного диска (фото). Снова установите параллельный упор так, чтобы внешняя грань разделителя была заподлицо с зубьями пильного диска, и сделайте пробный пропил. Затем спилите выступающие концы кромочной накладки, как показано на фото.
Советы работы на пильном станке

5 0ткалибруйте угловой упор для пиления под углом 90°. Чтобы убедиться, что угловой упор установлен перпендикулярно пильному диску, попробуйте следующий прием. Установите угловой упор для пиления под углом 90° и распилите поперек обрезок доски шириной не менее 1 50 мм. Переверните доску верхней стороной вниз, прижмите ее к угловому упору той же кромкой, как показано на рисунке, и отпилите второй конец доски. Теперь сравните длину обеих кромок, измерив их точной стальной линейкой. Если размеры А и В в точности совпадают, угловой упор установлен под прямым углом. Если нет, отрегулируйте угловой упор и повторите пробные распилы, пока размеры А и В не сравняются, после чего настройте указатель шкалы углового упора.
Советы работы на пильном станкеСоветы работы на пильном станке

6 Быстрое определение «крайних» зубьев. При использо вании регулируемых пазовых дисков (называемых иногда «пьяной пилой») непросто определить, какой из зубьев смещен дальше всех влево, а какой - вправо. Найти такой «крайний» зуб (или зубья, если речь идет о сдвоенном регулируемом пазовом диске, как на фото) можно, используя угольник. Пометьте этот зуб маркером. Теперь при установке ширины пропила вы можете делать измерения отэтого зуба, взяв его за точку отсчета.
Советы работы на пильном станке

7 0ткалибруйте угловой упор для пиления под углом 45°.
Совет 5 не подходит, когда нужно установить угол 45°. В этом случае положите на пильный стол проверенный плотницкий угольниктак, чтобы край паза для углового упора проходил через одни и те же деления на обеих линейках угольника. (На фото это деления 6 дюймов с внутренней стороны линеек.) Ослабив крепление углового упора, установите его вдоль одной из линеек угольника и вновь затяните крепление. Настройте фиксатор угла 45°, если он имеется на вашем угловом упоре.
Советы работы на пильном станке

8 Оставьте точные отпечатки. Чугун мягче, чем нам кажется, и неровный пол вполне может стать причиной искривления пильного стола вашего станка. Поэтому, найдя в мастерской ровный участок пола для станка, заклейте ножки подставки малярным скотчем и распылите вокруг них краску, чтобы отметить их положение (см. фото). Теперь вы сможете передвигать станок и вновь возвращать его на то же место.
Советы работы на пильном станке

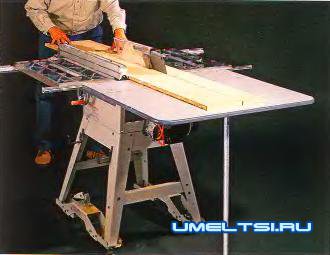

9 Уберите с дороги приемный стол. В небольшой мастерской не хватает места для постоянно установленного заднего расширения. Складывающийся приемный стол, показанный на фото, позволит иметь позади пильного диска дополнительные 900 мм опорной поверхности, а в сложенном состоянии он займет лишь несколько сантиметров позади станка. При этом он всегда готов к работе, даже если ваш станок установлен на подставке, снабженной колесами.
Советы работы на пильном станке

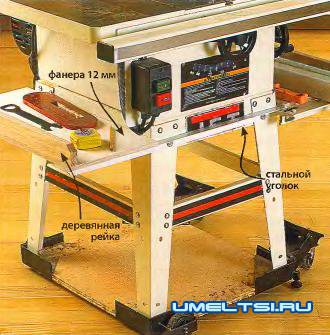

10 Оснастите станок дополнительными крыльями-полками. Как разместить все принадлежности для пиления, чтобы они всегда были под рукой, но при этом не мешались под ногами? Возьмите два отрезка стального уголка шириной 25 мм и длиной примерно на 50 мм меньше ширины пильного стола. Прикрепите их болтами спереди и сзади к подставке станка (фото). Выпилите из фанеры полки шириной, равной расстоянию от концов уголков до подставки, и присоедините их болтами сверху к уголкам. Чтобы предметы не падали с полок, прикрепите к их краям деревянные рейки. Теперь у вас есть дополнительное место для хранения принадлежностей.
Советы работы на пильном станке

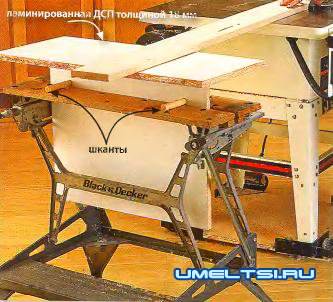

11 Сделайте дополнительную опору для заготовок. Эту простую Т-образную опору, предназначенную для установки в складной верстак, можно сделать из обрезков фанеры или МДФ. Установив ее на высоте пильного стола, просверлите в нижней части опоры отверстия и вставьте в них шканты, чтобы не тратить каждый раз время на регулировку высоты. Такая универсальная опора может еще использоваться совместно с ленточной и торцовочной пилами, нужно только просверлить дополнительные отверстия для установки ее на соответствующей высоте.
Советы работы на пильном станке

12 Сделайте для станка новое основание. Совсем необязательно использовать пилу со штатной подставкой, сделанной из листового металла. Замените ее простой тумбочкой, например такой, как на фото, и вы получите дополнительное место для хранения, а пила станет работать тише. Чтобы познакомиться с деталями этой продуманной и универсальной идеи, загляните на страницу woodmagazine.com/tsbase.
Советы работы на пильном станке

Четыре простых приспособления увеличат точность и производительность

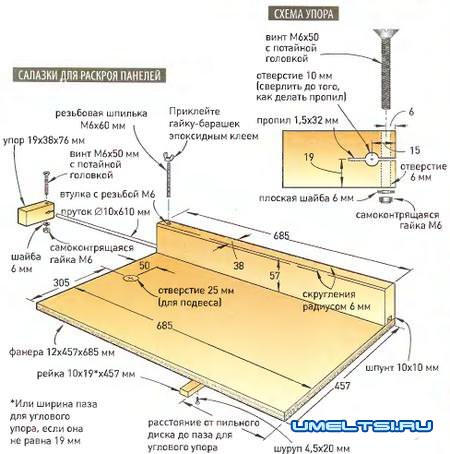

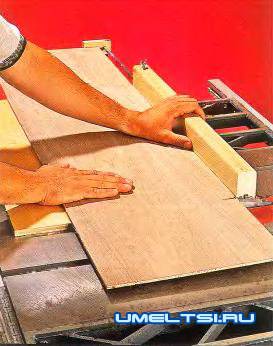

13 Как улучшить качество поперечных распилов. Салазки с нулевым зазором для поперечного пиления предотвратят сколы при раскрое фанеры, а их изготовление обойдется недорого. Показанные на рисунке салазки оборудованы регулируемым упором, но он необязателен. Конструкция с задним расположением упора позволит распиливать заготовки большего размера, чем с упором, который находится ближе к оператору. При сборке прикрепите рейку-ползун, входящую в паз пильного стола, так, чтобы упор приспособления выступал за линию пропила примерно на 5 мм. Перед началом работы с приспособлением проведите его через пильный диск, чтобы удалить этот излишек и создать край с нулевым зазором.
Советы работы на пильном станке

Советы работы на пильном станке

14 Уверенно выпиливайте сужения. Вы можете приобрести или самостоятельно изготовить более изощренные приспособления для выпиливания сужений, но показанное i ©сложное приспособление также справится с большинством подобных работ. Оно передвигается вдоль параллельного упора, поэтому не нужно прикреплять к нему рейки-ползуны, скользящие в пазах пильного стола. Чтобы использовать приспособление, измерьте его ширину и установите параллельный упор на такое же расстояние от пильного диска. Выверните верхний шуруп, ослабьте осевой шуруп и установите направляющую под нужным углом, после чего затяните оба шурупа. Прижмите одну грань заготовки к направляющей и, уперев торец заготовки в шкант, выпилите сужение.

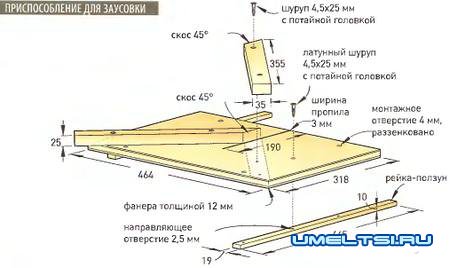

15 Точная заусовка со специальными салазками. Для безукоризненных соединений «на ус» гораздо важнее, чтобы суммарный угол составлял точно 90°, чем точность каждого из скосов под углом 45°. Показанные салазки для пиления под углом 45° обеспечивают постоянство получаемого в соединении прямого угла. Чтобы установить направляющие рейки-голзуны с нижней стороны салазок, вставьте их в пазы пильного стола, положите сверху салазки и прикрепите их к ползунам шурупами. Затем сделайте пропил для пильного диска. Длина пропила должна быть примерно равной половине длины салазок. При помощи комбинированного угольника отметьте попожение правого углового упора под углом 45° к пропилу и установите упор по намеченной линии. Приложив к правому упору точный плотницкий угольник, определите положение левого упора. Прижмите левый упор к линейке угольника и закрепите его на месте шурупами. Сделайте пробный распил и, если необходимо, выверните дальний от пильного диска шуруп, поправьте положение упора, а затем снова закрепите его, ввернув новый шуруп.
Советы работы на пильном станке

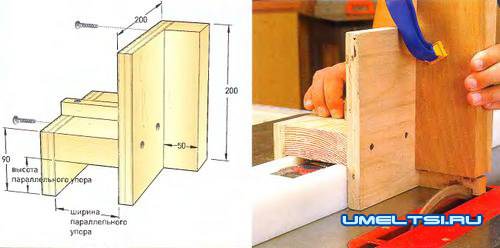

16 Каретка для выпиливания шипов. Если выпиливание шипов на концах деталей при помощи пильного станка заставляет вас нервничать, то данное приспособление для параллельного упора позволит вам расслабиться. Оно удерживает вс -сокую заготовку одновременно сбоку и сзади. Все, что вам останется сделать - это закрепить заготовку струбциной и провести приспособление вдоль параллельного упора. Нанесите немного воска на те части приспособления, которые соприкасаются с параллельным упором, чтобы оно могло перемещаться более плавно.
Советы работы на пильном станке

17 Держите станок в чистоте.
Прежде чем приступить к пилению, освободите пильный стол от обрезков, инструментов, крепежа и других посторонних предметов (подразумевается, что вы не используете параллельный упор как лоток для инструментов). Подобные предметы не только отвлекают внимание, но и могут внезапно превратиться в метательный снаряд.

18 Защитите ваши глаза. Без плотно прилегающих защит ных очков попавшие в глаза пыль и опилки могут привести к нарушению зрения (не самое приятное ощущение, особенно когда это случается в середине распила), а в худшем случае - к серьезному повреждению глаз. Хорошие защитные очки обойдутся намного дешевле визита к офтальмологу и последующего лечения.

19 Правильно устанавливайте высоту диска. Существуют различные мнения относительно того, какой должна быть оптимальная высота пильного диска. Джим Брюэр из компании Freud рекомендует устанавливать диск так, чтобы самый верхний зуб выступал над заготовкой примерно на половину своей длины (см фото). Он подчеркнул, что в любок: случае диск должен выступать над заготовкой не больше чем на длину зуба.
Советы работы на пильном станке

20 Будьте начеку!
Рассказы о травмах, полученных при работе на пильном станке, часто начинаются словами: «Мне оставалось сделать последний распил на сегодня...». Усталость приводит к ошибкам в оценке ситуации, результатом которых могут стать не только испорченные заготовки, но и более тяжелые последствия. Монотонность операций также притупляет внимание, поэтому делайте частые перерывы.
Советы работы на пильном станке

21 Не рискуйте. Каждый раз, когда ваша рука приближается к пильному диску на расстояние менее 15 см, у вас внутри должен срабатывать сигнал тревоги. Держите под рукой специальные толка-.ели и всегда используйте их, чтобы закончить распил, если есть риск, что ваши пальцы могут оказаться в опасной зоне.

22 Всегда используйте параллельный или угловой упор, но не оба одновременно. Никогда не делайте двух вещей: не пытайтесь пилить, направляя заготовку руками, без использования параллельного или углового упора и не используйте оба упора одновременно. В обоих случаях высока вероятность того, что пильный диск застрянет в заготовке и отбросит ее прямо на вас.
Советы работы на пильном станке

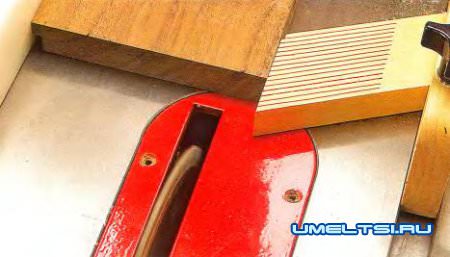

23 Используйте прижимы. Пружинящие пластинки прижима-гребенки надежно удерживают заготовку прижатой к параллельному упору, что позволяет сосредоточиться на обеспечении равномерной скорости подачи. Установите прижим так, чтобы его рабочий конец находился перед пильным диском, как показано на фото. Это предотвратит захват и отбрасывание отрезанной части заготовки.
